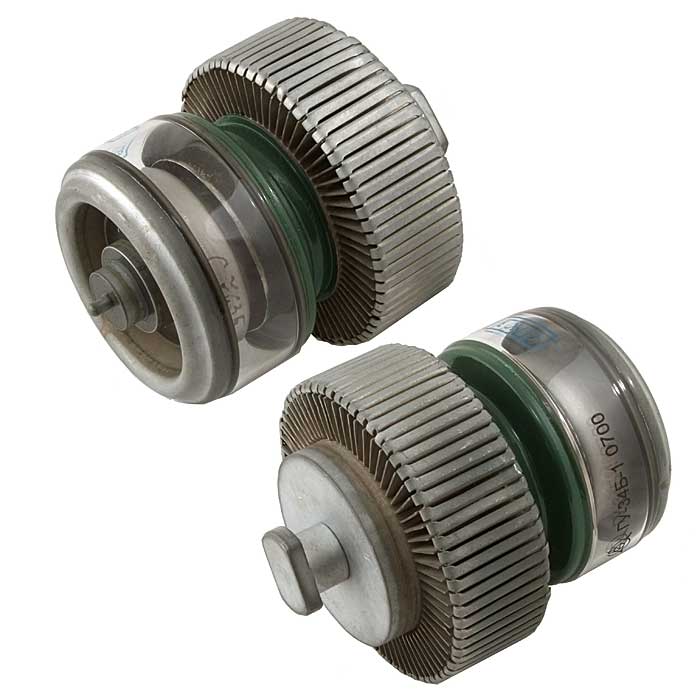

ГУ-34Б-1 — это мощный генераторный тетрод, предназначенный для использования в выходных каскадах радиопередающих устройств и другом оборудовании в качестве широкополосного усилителя мощности. Он может усиливать сигнал на частотах до 250 МГц.

Характеристики :

• ГУ-34Б-1 — это тетрод, который может работать как генератор и усилитель высокочастотных колебаний до 250 МГц.

• Конструкция лампы — металлостеклянная с коаксиальными выводами.

• Охлаждение — принудительное воздушное, необходимо охлаждать анод и ножки . Минимальный воздушный поток составляет 100 м3/ч.

• Рабочее положение — вертикальное.

• Вес — не более 1000 г.

Основные технические параметры ГУ-34Б-1 (при Uн=12,6 В, Uа=650 В, Uc2=500 В, Iа= 1 А) :

• Ток накала: 4 ± 0,4 А

• Напряжение на первой сетке (отрицательное): 7,5 ± 4,5 В

• Напряжение отсечки тока анода отрицательное (при Uа=1,8 кВ): не более 80 В

• Ток второй сетки: 22,5 ± 2,5 мА

• Крутизна характеристики (при изменении Uс1 на 2,5 В): 70 ± 10 мА/В

• Коэффициент усиления: 28 ± 4

• Время разогрева катода: не более 2,5 мин

• Колебательная мощность:

  • на частоте 50 МГц: не менее 400 Вт

  • на частоте 250 МГц: не менее 400 Вт

• Снижение колебательной мощности (при Uн=11,3 В): не более 25 %

• Междуэлектродные емкости:

  • входная: 85,5 ± 7,5 пФ

  • выходная: 11,5 ± 2,5 пФ

  • проходная: не более 0,1 пФ

• Долговечность: не менее 2000 ч

Предельные эксплуатационные характеристики :

• Напряжение накала: 12 - 13,2 В

• Напряжение анода: 2,5 кВ

• Напряжение анода (пиковое значение): 4,7 кВ

• Напряжение второй сетки: 500 В

• Напряжение первой сетки отрицательное: 100 В

• Мощность, рассеиваемая анодом: 650 Вт

• Мощность, рассеиваемая второй сеткой: 15 Вт

• Мощность, рассеиваемая первой сеткой: 1,5 Вт

• Ток катода (постоянная составляющая): 700 мА

• Ток катода (пиковое значение): 2,5 А

• Рабочая частота: 250 МГц

• Температура ножки, анода и спаев металла со стеклом: 150 °C

• Интервал рабочих температур окружающей среды: от -60 до +50 °C

ГУ-34Б-1 содержит драгоценные металлы, такие как золото, серебро и платина.
