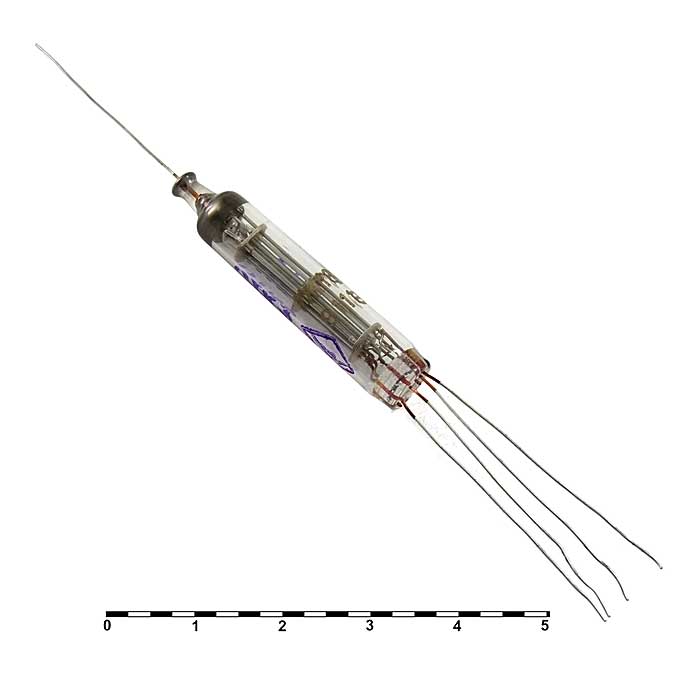

Радиолампа 1Ж18Б - это сверхминиатюрный высокочастотный пентод, предназначенный для усиления напряжения высокой частоты до 60 МГц в аппаратуре батарейного питания.

Характеристики и параметры радиолампы 1Ж18Б:

• Может использоваться как усилитель промежуточной частоты, гетеродин или предварительный усилитель низкой частоты.

• Радиолампа стержневой конструкции с катодом прямого накала.

• Работает в любом положении.

• Выпускается в стеклянном миниатюрном оформлении.

Назначение выводов :

• Анод (верхний вывод).

• Катод-накал (+).

• Катод-накал (-), экран, третья сетка.

• Вторая сетка.

• Первая сетка.

Номинальные электрические данные :

• Напряжение накала: 1,2 В.

• Ток накала: 23,5 мА.

• Напряжение анода: 60 В.

• Напряжение второй сетки: 45 В.

• Напряжение смещения на первой сетке: 0 В.

• Ток анода: 1,35 мА.

• Ток второй сетки: не более 0,25 мА.

• Крутизна характеристики: 1,15 мА/В.

• Входное сопротивление: 100 кОм.

Предельные параметры :

• Напряжение накала: 1,08...1,32 В.

• Напряжение анода: 90 В.

• Напряжение второй сетки максимальное: 60 В.

• Максимальная мощность на аноде: 0,5 Вт.

• Максимальная мощность на второй сетке: 0,18 Вт.

• Максимальный ток катода: 2,5 мА.

• Температура баллона: +85°С.

Габаритные размеры :

• Высота лампы: 42 мм.

• Диаметр лампы: 8,5 мм.

• Длина вывода анода: 25 мм.

• Длина выводов: не менее 40 мм.

• Диаметр выводов: 0,4 мм.

• Вес: 4 г.

Расшифровка маркировки :

• 1 - указывает округлённое значение напряжения накала лампы в вольтах.

• Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой.

• 18 - число порядкового номера разработки данного типа лампы.

• Б - буква, характеризующая конструктивное оформление: Б - сверхминиатюрные, в стеклянной оболочке, диаметром от 8 до 10,5 мм.
