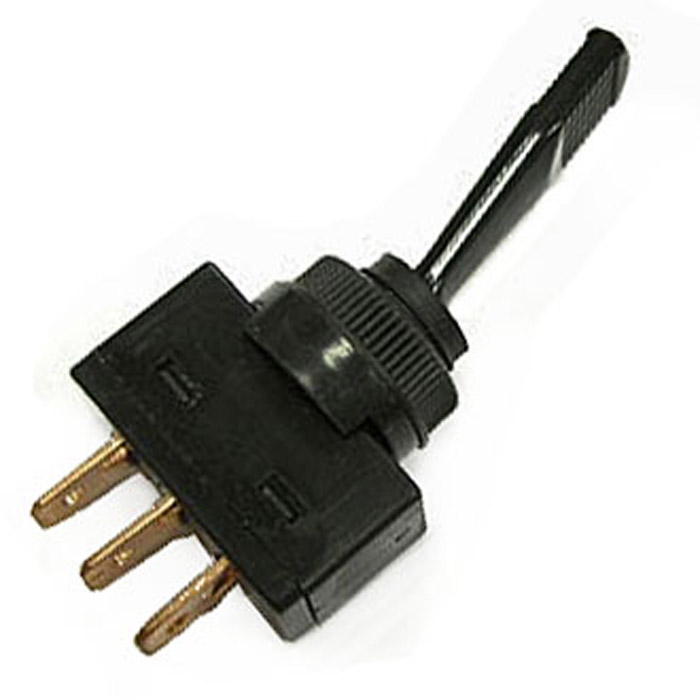

Основные характеристики

• Тип переключателя : ON-ON, SPDT (однополюсный, двойной переключатель).
• Номинальное напряжение : 12 В постоянного тока (DC) и 125 В переменного тока (AC).
• Номинальный ток : 20 А при постоянном токе и 10 А при переменном токе.
• Материал корпуса : Пластик.
• Размеры : Высота 26,2 мм, ширина 12 мм, глубина 62 мм.
• Диаметр установочного отверстия : 12 мм.
• Количество циклов коммутации : Не менее 10,000 раз.
• Рабочий температурный диапазон : от -25 до +85 °C.

Дополнительные особенности

• Тип клемм : Ножевые клеммы, что облегчает подключение проводов.
• Контактное сопротивление : Не более 50 мОм, что обеспечивает надежную передачу сигнала.
• Сопротивление изоляции : Не менее 100 МОм при напряжении 500 В.

Установка реле

1. Выбор места установки : Убедитесь, что место для установки реле защищено от влаги и прямых солнечных лучей. Реле должно быть установлено в удобном для доступа месте, чтобы можно было легко производить настройки и обслуживание.
2. Подключение к электрической сети :
   • Отключите электрическую сеть, чтобы избежать поражения электрическим током.
   • Подключите входные провода к соответствующим клеммам реле. Обычно это три фазных провода (L1, L2, L3) и нейтраль (N). Убедитесь, что провода подключены правильно, чтобы избежать поломок.
   • Также подключите провод заземления к клемме PE.
3. Проверка подключения : После подключения всех проводов, убедитесь, что они надежно закреплены и нет риска их случайного отключения.

Настройка реле

1. Настройка порогов срабатывания :
   • На лицевой панели реле находятся переключатели и ручки для настройки. Вам необходимо установить значения напряжения, при которых реле должно срабатывать. Обычно это верхний и нижний пороги напряжения.
   • Рекомендуется установить верхний порог на уровне 240 В, а нижний — на уровне 180 В, но эти значения могут варьироваться в зависимости от ваших условий эксплуатации.
2. Выдержка времени : Установите необходимую выдержку времени срабатывания реле. Это время указывается в инструкции и может быть настроено в диапазоне от 0,005 до 0,2 секунд.
3. Тестирование : После завершения настройки включите электрическую сеть и проверьте работу реле. Убедитесь, что оно срабатывает при заданных параметрах и корректно реагирует на изменения напряжения.
4. Регулярная проверка : Рекомендуется периодически проверять работоспособность реле и его настройки, особенно в условиях нестабильного электроснабжения.

Основные схемы использования

1. Защита электродвигателей :
   • Реле применяется для защиты трехфазных асинхронных электродвигателей от недопустимого снижения напряжения, асимметрии междуфазных напряжений и обратного чередования фаз. Это позволяет предотвратить повреждение двигателей из-за нестабильного электроснабжения .
2. Системы управления :
   • ЕЛ-10-2 может быть интегрировано в системы управления для автоматизации процессов, где требуется мониторинг состояния напряжения. Например, оно может использоваться в управлении насосами, вентиляторами и другими электрическими устройствами, требующими надежной защиты от перегрузок и коротких замыканий .
3. Подключение к бытовым и промышленным сетям :
   • Реле часто применяется в схемах подключения трехфазных двигателей к однофазным сетям (например, 220 В), что позволяет использовать мощные электродвигатели в условиях ограниченного электроснабжения. Это достигается через специальные схемы подключения, такие как «звезда» или «треугольник», которые оптимизируют работу двигателей при различных нагрузках .
4. Контроль напряжения в промышленных установках :
   • Реле также используется для контроля напряжения в промышленных установках, обеспечивая защиту оборудования от возможных сбоев и аварий, связанных с изменениями в сети .
