Технические характеристики

• Рабочее напряжение: до 250 В (переменный ток) и до 30 В (постоянный ток).
• Максимальный ток: до 4 А (постоянный ток) и до 3 А (переменный ток).
• Максимальная коммутируемая мощность: 70 Вт для постоянного тока и 300 Вт для переменного.
• Усилие переключения: варьируется от 1,96 Н до 11,8 Н в зависимости от модификации.
• Электрическая прочность изоляции: 1100 В (эффективное значение).
• Сопротивление контакта: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 Ом.

• Тумблер имеет двухпозиционную фиксацию ручки управления.
• Монтаж осуществляется под пайку с помощью объемного метода.
• Степень защиты — IP40, что обеспечивает защиту от пыли и влаги.

• Температура окружающего воздуха может варьироваться от -60° С до +100° С.
• Относительная влажность при +25° С — до 98%.

Применение

Модификации

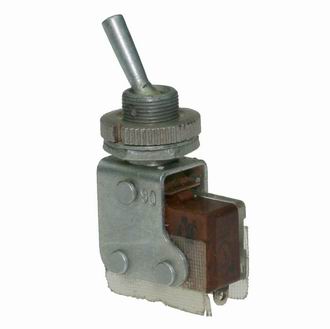

1. МТД1 - базовая версия однополюсного тумблера, предназначенная для коммутации цепей постоянного и переменного тока.
2. МТД1В - модификация с декоративным исполнением, также однополюсная, но с улучшенными эстетическими характеристиками.
3. МТД3 - двухполюсный тумблер, который может использоваться в тех же условиях, что и МТД1, но с возможностью управления двумя цепями одновременно.
4. МТД3В - аналогичная версия МТД3 с декоративным исполнением.

• Аппаратура специального назначения : Это может быть оборудование для военных или промышленных нужд, где требуется надежная и долговечная коммутация.
• Общего назначения : Применяется в бытовых и коммерческих устройствах, таких как бытовая техника, системы освещения и другие электрические устройства.
• Радиоэлектронные устройства : Включает в себя радиопередатчики, радиоприемники и другие устройства, где необходима ручная коммутация цепей.
• Системы управления : Используется в различных системах автоматизации и управления, где требуется переключение между режимами работы.
