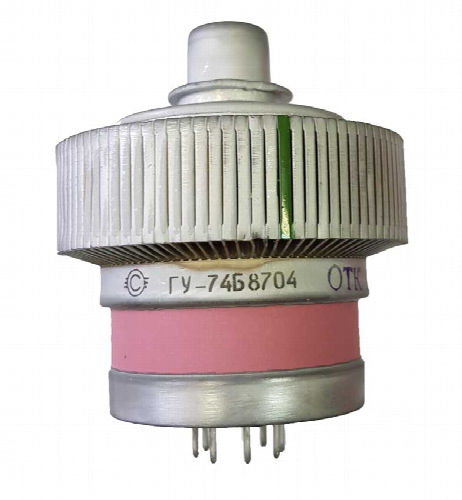

ГУ-74Б - это генераторный тетрод, электровакуумный прибор, который используется для усиления однополосного сигнала в радиопередающих устройствах.

Характеристики и параметры лампы ГУ-74Б:

• ГУ-74Б используют в выходных усилительных каскадах радиопередающей техники.

• Предназначается для работы в неперестраиваемых однополосных радиопередающих устройствах и усиления однополосного сигнала на частотах до 60 МГц.

• Металлокерамическое оформление с воздушным охлаждением. Для работы требуется принудительное воздушное охлаждение.

• Масса лампы – 550 г.

• С 70-х годов применялась в авиационной промышленности.

Основные технические параметры ГУ-74Б :

• Ток накала – 3,6 ± 0,3 А.

• Напряжение смещения 1-й сетки отрицательное – 24 ± 6 В.

• Ток анода (при Uа=250 В, Uс1=0) – не менее 1400 мА.

• Ток 2-й сетки (при Uа=250 В, Uс=0) – не более 360 мА.

• Ток 2-й сетки – не более 20 мА.

• Ток 1-й сетки обратный – не более 50 мкА.

• Крутизна характеристики – 32 ± 6 мА/В.

• Коэффициент усиления 1-й сетки относительно 2-й сетки – 6,5 ± 2.

• Колебательная мощность в режиме класса АВ1:

  • при Uн=12,6 В – не менее 550 Вт.

  • при Uн=11,3 В – не менее 440 Вт.

• Время готовности – не более 2,5 мин.

• Междуэлектродные емкости:

  • входная – 51 ± 5 пФ.

  • выходная – 11 ± 2 пФ.

  • проходная – 0,09 пФ.

• Долговечность – не менее 1000 ч.

Предельные эксплуатационные характеристики ГУ-74Б :

• Напряжение накала – 11,9 - 13,3 В.

• Ток катода (эффективное значение) – 1,5 А.

• Ток анода – 0,5 А.

• Напряжение анода:

  • постоянное – 2 кВ.

  • пиковое – 4 кВ.

• Напряжение 2-й сетки – 300 В.

• Напряжение 1-й сетки отрицательное – 150 В.

• Мощность, рассеиваемая анодом – 600 Вт.

• Мощность, рассеиваемая 2-й сеткой – 15 Вт.

• Мощность, рассеиваемая 1-й сеткой – 2 Вт.

• Рабочая частота – 60 МГц.

• Температура оболочки – 200 °C.

• Интервал рабочих температур окружающей среды – от -60 °C до +50 °C.
