ГШ-1 – это газоразрядная неоновая трубка, разработанная в СССР и предназначенная для работы в диапазоне частот 5,6...9 см (3,40...5,35 ГГц). В маркировке лампы "ГШ" означает "генератор шума".

Описание и характеристики :

• ГШ-1 является источником шума, используемым в технике СВЧ в качестве калиброванного генератора шумового сигнала, а также при исследовании частотных свойств волноводных трактов.

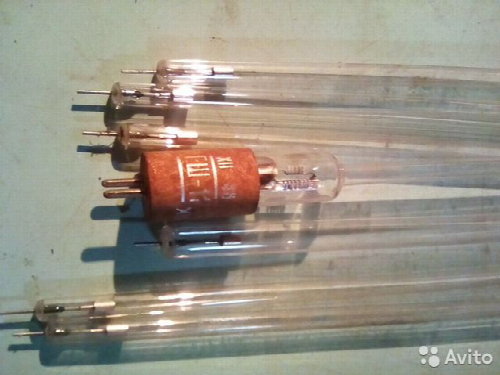

• Трубка имеет катод косвенного накала и колбу переменной толщины. В месте утолщения колбы расположен катод, тарелочка с распыленным геттером и 7-штырьковый цоколь, как у радиоламп. Анод, который в паспорте называется коллектором, впаян в узком конце трубчатой колбы и выполнен в виде небольшого колпачка.

• Для питания накала катода используется отдельный блок питания с выходным напряжением 12В. Цепь подогревателя подключается через диод Шоттки для получения напряжения 11,7В.

• При работе лампы при токе 150 мА на ней должно падать 190 В напряжения. Потребляемая мощность составляет 28,5 Вт, поэтому лампа значительно нагревается.

• Основным применением трубки была проверка чувствительности приемников РЛС.

Особенности эксплуатации :

• Перед зажиганием разряда в трубке катод необходимо прогреть в течение не менее 2 минут.

• При выключении лампы сначала снимают анодное напряжение, и только потом отключают питание подогревателя катода.

• Трубка ГШ-1 имеет относительно большую нестабильность шумовой температуры в зависимости от тока анода. В интервале тока 120-140 мА наблюдаются скачки температуры шума, достигающие 0,4 дБ. Зависимость шумовой температуры от напряжения накала практически отсутствует в пределах Uн = 7...12 В, при номинальном значении 11,5 В.
