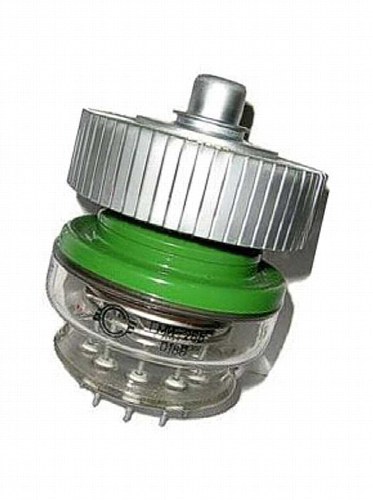

Радиолампа ГМИ-26Б — это импульсный модуляторный тетрод, предназначенный для работы в импульсных модуляторах. Она используется в различных радиотехнических устройствах, включая подвижную и стационарную аппаратуру общего и специального назначения.

Основные характеристики:

• Тип лампы : Импульсный модуляторный тетрод.

• Оформление : Металлостеклянное.

• Охлаждение : Воздушное принудительное, с расходом воздуха для анода не менее 50 м³/ч и для ножек не менее 20 м³/ч.

• Масса : Не более 650 граммов.

• Габариты : Высота не более 115 мм, диаметр не более 82 мм.

• Технические условия : СБ3.312.067 ТУ1.

Электрические параметры:

• Ток накала : 6,25 ± 0,5 А.

• Ток анода в импульсе : Не менее 20 А.

• Ток анода в импульсе при Uн = 12 В : Не менее 18 А.

• Ток второй сетки в импульсе : Не более 2 А.

• Ток первой сетки в импульсе : Не более 3 А.

• Напряжение запирания первой сетки отрицательное : Не более 500 В.

• Время готовности : Не более 3 минут.

• Междуэлектродные емкости : Входная — 70 ± 10 пФ, выходная — 13 ± 3 пФ, проходная — не более 1 пФ.

• Наработка : Не менее 1000 часов.

Предельные эксплуатационные характеристики:

• Напряжение накала : 12–13,8 В.

• Напряжение анода : До 10 кВ.

• Напряжение второй сетки : До 1 кВ.

• Напряжение первой сетки отрицательное : До 0,8 кВ.

• Наибольшее напряжение первой сетки в импульсе : 150 В.

• Мощность, рассеиваемая анодом : 250 Вт.

• Мощность, рассеиваемая второй сеткой : 15 Вт.

• Мощность, рассеиваемая первой сеткой : 3 Вт.

• Ток катода в импульсе при скважности не менее 500 : 34 А.

• Длительность импульса : 30 мкс.

• Температура баллона : До 150 °С.

• Интервал рабочих температур окружающей среды : От –60 до +85 °С.

Лампа ГМИ-26Б работает в вертикальном положении и имеет гарантийный срок хранения не менее 12 лет со дня приёмки.
