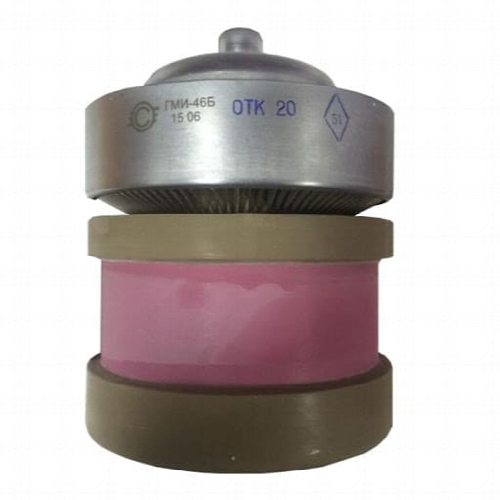

Радиолампа ГМИ-46Б представляет собой импульсный модуляторный триод, широко используемый в выходных каскадах усилителей мощной радиопередающей аппаратуры и установках индукционного нагрева. Основные технические характеристики и особенности лампы следующие:

Основные Технические Параметры

• Напряжение накала : 26 В.

• Ток накала : 7,6-8,4 А.

• Напряжение анода : 3,5 кВ.

• Напряжение сетки : -200 В.

• Напряжение превышения сетки в импульсе : 1150 В.

• Ток анода в импульсе : не менее 50 А.

• Ток сетки в импульсе : не более 7,5 А.

• Межэлектродные ёмкости : входная — 210 пФ, выходная — 30 пФ, проходная — 3 пФ.

Конструкция и Применение

• Корпус : металлокерамический, масса не более 3 кг.

• Катод : оксидный косвенного накала.

• Охлаждение : воздушное принудительное.

• Применение : в модуляторах радиотехнической аппаратуры для коммутации импульсной мощности.

Предельные Эксплуатационные Характеристики

• Наибольшее напряжение анода : 30 кВ.

• Наибольшее отрицательное напряжение сетки : 300 В.

• Наибольшее напряжение превышения сетки в импульсе : 1500 В.

• Рассеиваемая мощность : анодом — 1000 Вт, сеткой — 60 Вт.

• Наибольший ток катода в импульсе : при скважности 500 — 55 А, при скважности 1000 — 77 А.

• Наибольшая длительность импульса : 50 мкс.

• Наименьшее время готовности : 300 с.

• Наибольшая температура оболочки : 150 °С.

• Интервал рабочих температур окружающей среды : от -60 до +85 °С.

Радиолампа ГМИ-46Б содержит драгоценные металлы, такие как золото и серебро, что делает её одной из самых дорогих в своём классе.
