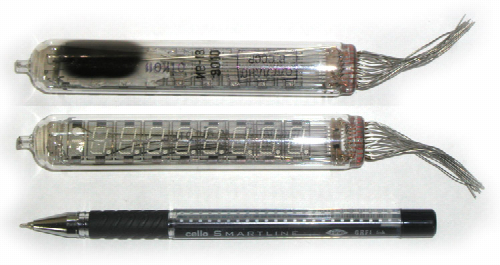

ИВ-18 – это вакуумный люминесцентный индикатор, предназначенный для отображения информации в виде цифр и знаков. Он способен отображать информацию одновременно в восьми цифровых и одном знаковом (служебном) разрядах.

Описание и характеристики :

• ИВ-18 – это оптоэлектронное устройство, использующее оптические свойства для генерации, детектирования, преобразования и передачи информационного сигнала.

• Индикатор широко применяется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

• Цвет свечения – зеленый.

• Номинальная яркость индикатора одного цифрового разряда – 900 кд/м2, служебного разряда – 200 кд/м2.

• Напряжение накала: 4,3–5,5 В.

• Ток накала: 85 ± 10 мА.

• Напряжение анода–сегмента импульсное: 50 В.

• Наибольший ток анода-сегмента: 1,3 мА.

• Срок службы: не менее 10 000 ч.

• Масса: не более 30 г.

• Угол обзора: ≥80°.

Конструкция :

Индикатор представляет собой радиолампу-триод с катодом прямого накала, управляющими сетками и анодами с люминесцентным покрытием. Аноды покрыты люминофором с небольшой энергией возбуждения. Сетки ВЛИ плоские, их количество соответствует количеству знакомест индикатора. Сетки служат для уменьшения напряжения, необходимого для яркого свечения индикатора, и для коммутации разрядов при динамической индикации.

Условия эксплуатации :

• Вибрационные нагрузки: диапазон частот 1-60 Гц, ускорение до 19,6 м/с2.

• Многократные ударные нагрузки: ускорение до 147 м/с2, длительность удара 15 мс.

• Температура окружающей среды: -45…+70 °C.

• Относительная влажность воздуха (при +25 °C): не более 98%.
