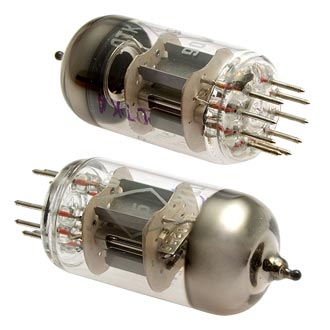

Радиолампа 6Ж43П-Е – это миниатюрный высокочастотный пентод с короткой характеристикой и двумя анодами. Она имеет повышенную долговечность.

Предназначение :

• Для работы в широкополосных усилителях с разделением сигналов на выходе.

• Для широкополосного усиления напряжения, преимущественно с разделением сигнала на выходе.

Технические характеристики и параметры лампы 6Ж43П-Е (номинальный режим) :

• Напряжение накала: 6,3 ±0,3 В

• Ток накала: 440 ±30 мА

• Напряжение анода: 150 В

• Напряжение второй сетки: 150 В

• Ток анода: 14,5 ±6 мА

• Суммарный ток анодов: 29 ±9 мА

• Ток второй сетки: не более 6,5 мА или 6,5...9,0 мА

• Крутизна характеристики: 14,5 ±5 мА/В или по каждому аноду 14,5±4,5мА/В, суммарно два анода 29,0±8,0мА/В

• Входное сопротивление: 2,5 кОм (при f=60МГц )

• Внутреннее сопротивление: 36 кОм

• Эквивалентное сопротивление шумов: 0,24 кОм

• Входная ёмкость: 13,5 ±2 пФ

• Выходная ёмкость: 3,3 ±0,5 пФ

• Проходная ёмкость: <0,035..0,075 пФ

• Сопротивление в цепи катода для автоматического смещения: 50 Ом

• Напряжение отсечки первой сетки <0,5В

• Обратный ток первой сетки <0,3мкА

• Ёмкость катод-подогреватель <10пФ

• Ёмкость первая сетка — подогреватель <0,15пФ

Предельно допустимые электрические величины :

• Наибольшее напряжение на аноде: 150 В

• Наибольшее напряжение на второй сетке: 150 В

• Максимальное напряжение анода и второй сетки при запертой лампе 300В

• Наибольшая мощность, рассеиваемая на аноде: 3,1 Вт

• Наибольшая мощность, рассеиваемая на второй сетке: 1,35 Вт

• Наибольший ток в цепи катода: 46 мА

• Наибольшее напряжение катод-подогреватель: 100 В или -70/+100В

• Наибольшее сопротивление в цепи первой сетки: 0,3 мОм или 300 кОм

• Температура баллона +200°C

• Температура среды -60..+85°C

Расположение штырьков: РШ8. Минимальная наработка: 1000 ч или 10000 ч. Масса: не более 17 г.
