Радиолампа 6П14П — это пятиэлектродная низкочастотная электронная вакуумная лампа, предназначенная для усиления мощности низкой частоты в радиоэлектронной аппаратуре общего назначения. Она широко используется в выходных однотактных и двухтактных схемах приёмников и усилителей низкой частоты.

Основные характеристики

• Тип лампы : Выходной пентод.

• Катод : Оксидный, косвенного накала.

• Напряжение накала : 6,3 В.

• Ток накала : 0,76 А.

• Предельно допустимое анодное напряжение : 400 В.

• Предельно допустимый анодный ток : 48 мА при напряжении на аноде 250 В.

• Предельно допустимая мощность, рассеиваемая анодом : 12 Вт.

• Выходная мощность : 4,3 Вт.

• Сопротивление нагрузки : 5,2 кОм.

• Крутизна характеристики : 11,0 мА/В.

• Внутреннее сопротивление : 30 кОм.

Конструкция и применение

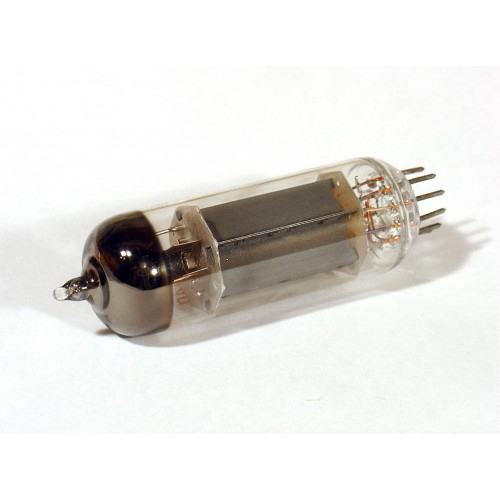

Лампа выпускается в стеклянном пальчиковом исполнении с 9-штырьковым цоколем и пуговичным дном. Она может работать в любом положении. Габариты: высота — 78,5 мм, диаметр — 22,5 мм, вес до 20 г.

6П14П широко использовалась в старых советских радиолах, электрофонах и телевизорах. Она является хорошей альтернативой зарубежным лампам типа EL84.

Аналоги и модификации

Зарубежными аналогами 6П14П являются лампы EL84, 6BQ5, 7189, 7320. Варианты повышенной надежности включают 6П14П-Е, 6П14П-В, 6П14П-ЕВ, 6П14П-ЕР, 6П14П-К, с сроком службы не менее 5000 часов.

Срок службы

Обычные лампы 6П14П имеют срок службы не менее 3000 часов, хотя в некоторых источниках указано от 500 до 1000 часов. Срок службы зависит от условий эксплуатации и качества изготовления.

Производство

В настоящее время 6П14П выпускается ограниченными партиями на заводах в России и Белоруссии. Основным российским производителем является ООО «Рефлектор» в Саратове. В Белоруссии производство осуществляется на Минском электротехническом заводе имени В.И. Козлова.
