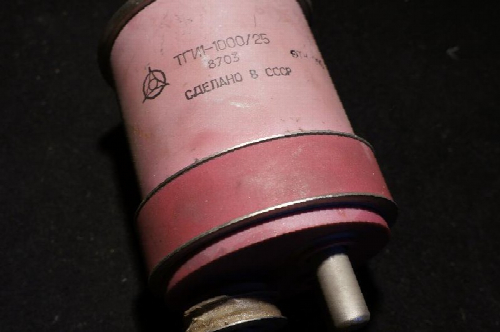

Радиолампы ТГИ1-1000/25 представляют собой импульсные тиратроны, предназначенные для коммутации высокомощных импульсов. Они широко используются в различных электрофизических установках, источниках питания лазеров, медицинской аппаратуре и радарах.

Основные характеристики

• Наполнение : Водородное.

• Охлаждение анода : Воздушное, принудительное, с расходом воздуха 30 м³/ч.

• Оформление : Металлокерамическое.

• Рабочее положение : Вертикальное, с выводом анода вниз (для ТГИ1-1000/25) или вверх (для ТГИ1-1000/25-1).

• Масса : Около 2,2 кг.

• Электрические характеристики :

  • Ток накала: 18-22 А.

  • Ток анода (амплитудное значение): до 1000 А.

  • Ток анода (среднее значение): не более 1 А.

  • Напряжение анода прямое: 5-25 кВ.

  • Напряжение анода обратное: 1,3-5 кВ.

  • Частота следования импульсов: до 700 имп/с.

  • Длительность импульса: не более 50 мкс.

  • Крутизна нарастания фронта: до 4000 А/мкс.

Применение

Тиратроны ТГИ1-1000/25 используются в радиотехнических устройствах специального назначения, включая источники питания лазеров и медицинскую аппаратуру. Они отличаются высоким КПД и простотой управления, а также устойчивостью к механическим и климатическим воздействиям.

Технические условия

Эти тиратроны выпускаются по техническим условиям 3.340.009 ТУ. Гарантийный срок хранения составляет не менее 15 лет со дня изготовления, а минимальная наработка — 750 часов в стандартных режимах и 1500 часов в облегчённых условиях.
