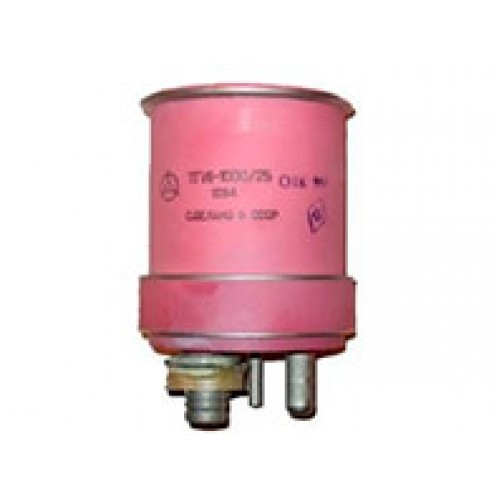

ТГИ1-1000/25 - это импульсный тиратрон с газовым наполнением в металлокерамическом исполнении. Он используется для коммутации импульсов с током до 1000 А при напряжении на аноде до 25 кВ.

Применение :

• В электрофизических установках

• В источниках питания лазеров

• В медицинской аппаратуре

• В радарах

• В радиотехнических устройствах специального назначения

ТГИ1-1000/25 имеет высокий КПД, прост в управлении и устойчив к механическим и климатическим воздействиям. Охлаждение анода воздушное, принудительное, 30 м3/ч. Рабочее положение – вертикальное, выводом анода вниз , но некоторые источники указывают, что анод должен быть вверху. Вес тиратрона составляет 2,2 кг.

Номинальные электрические характеристики :

• Ток накала: 18-22 А

• Ток накала генератора водорода: 1,35 А

• Ток анода (амплитуда импульса): не более 1000 А

• Ток анода (среднее значение): не более 1 А

• Периодическая нестабильность зажигания: не более 0,005 мкс

• Падение напряжения между анодом и катодом в импульсе: не более 150 В

• Долговечность: не менее 500 ч

Предельные эксплуатационные параметры :

• Напряжение накала: 6,0-6,6 В

• Напряжение анода прямое: 5-25 кВ

• Напряжение анода обратное: 1,3-5 кВ

Параметры импульсов в цепи анода :

• Ток анода (амплитудное значение): не более 1000 А

• Ток анода (среднее значение): не более 1 А

• Частота следования: не более 700 имп/с (до 50000 имп/с при условии снижения импульсной и средней мощности)

• Длительность: не более 50 мкс

• Крутизна нарастания фронта: не более 4000 А/мкс

Параметры поджигающего импульса сетки :

• Амплитуда напряжения: не менее 500 В

• Тока в цепи сетки: 3-5 А

• Длительность импульса: 3-7 мкс

• Крутизна нарастания фронта: 1000-2500 мкс

Тиратрон TГИ1-1000/25 имеет следующие габариты: длина – 154-161 мм, диаметр – 105-106 мм. Время разогрева составляет не более 5 минут. Тиратрон сохраняет работоспособность при температуре окружающей среды от -60 до +100°С.
