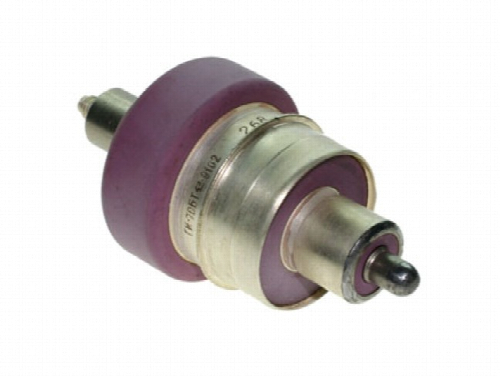

ГИ-70БТ - это импульсный генераторный триод, предназначенный для генерирования и усиления высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и в импульсном режиме с анодной модуляцией.

Характеристики :

• Оформление – металлокерамическое.

• Охлаждение принудительное :

  • анода – водяное 1 л/мин

  • сеточного и катодного цилиндров – воздушное не менее 6 м³/ч

• Масса – 170 г.

• Напряжение накала - 12-13,2 В.

• Ток накала – 1,925 ± 0,125 А.

• Ток анода в начале характеристики (при Uа=1,5 кВ, Uс= -40 В) – не более 5 мА.

• Ток сетки обратный (при Uа=1,5 кВ) – не более 96 мкА.

• Ток эмиссии в импульсе (при Uа=Uс=400 В) – не менее 20 А.

• Ток утечки сетка - катод (при Uс= -200 В) – 40 - 80 А.

• Крутизна характеристики – 23 ± 3 мА/В.

• Проницаемость (при изменении Uа на 200 В) – 1,5 ± 0,3 %.

• Напряжение в рабочей точке (отрицательное) – 10 ± 2,5 В.

• Колебательная мощность в импульсном режиме – не менее 11 Вт.

Предельные эксплуатационные данные :

• Напряжение анода в режиме непрерывного генерирования – 2,5 кВ.

• Напряжение анода при холодном катоде – 3 кВ.

• Напряжение анода (мгновенное значение) – 5 кВ.

• Напряжение анода в импульсе – 9 кВ.

• Напряжение сетки – 80 В.

• Отрицательное напряжение сетки (минимальное) – 400 В.

• Напряжение сетки в импульсе – 600 В.

• Отрицательное напряжение сетки в импульсе минимальное – 900 В.

• Ток катода – 0,6 А.

• Ток анода в импульсе (постоянная составляющая) – 7,5 А.

• Мощность, рассеиваемая анодом – 350 Вт.

• Мощность, рассеиваемая сеткой – 7 Вт.

• Длина волны в импульсном режиме (минимальная) – 11 см.

• Длительность импульса – 10 мкс.

• Температура торца анода – 200 °С.

• Температура радиатора анода – 160 °С.

• Температура вывода катода – 100 °С.

• Температура выводов сетки – 200 °С.

• Температура внешних керамических частей – 250 °С.

• Сопротивление в цепи сетки – 10 Ом.

• Интервал рабочих температур окружающей среды – от -60 до +70 °С.

Междуэлектродные ёмкости, пФ :

• входная – 11,1 ± 1,1

• выходная – 4,6 ± 0,4

• проходная – 0,075 ± 0,02
