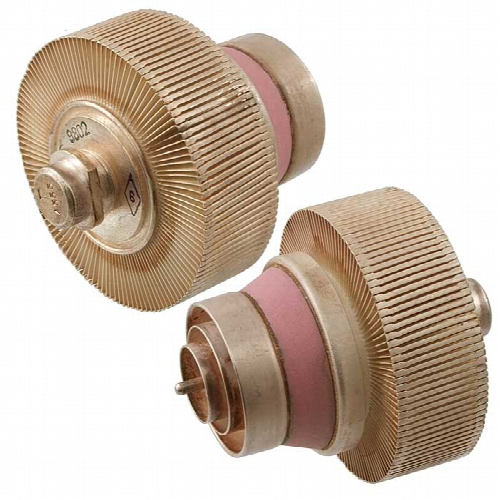

Радиолампа ГС-23Б — это генераторный тетрод, предназначенный для работы в высокочастотных выходных каскадах радиопередатчиков и других мощных радиотехнических устройствах. Она способна работать на частотах до 1000 МГц .

Основные характеристики

• Корпус : Металлокерамический с развитым медным радиатором анода и коаксиальными выводами электродов.

• Масса : Не более 1,1 кг .

• Габариты : Высота не более 120 мм , диаметр не более 90 мм .

• Охлаждение : Принудительное воздушное.

• Ток накала : 5,7 ±0,4 А.

• Ток второй сетки : Не более 25 мА.

• Напряжение первой сетки : Отрицательное, 12 ±10 В при токе анода 900 мА.

• Напряжение запирания первой сетки : -47,5 ±17,5 В при токе анода 10 мА.

• Крутизна характеристики : 55 ±15 мА/В при токе анода 900 мА.

• Коэффициент усиления по мощности : Не менее 8 при напряжении анода 2,1 кВ и токе анода 1 А на частоте 960 МГц.

• Колебательная мощность : Не менее 500 Вт при напряжении накала 5,7 В и не менее 400 Вт при 5,1 В.

• Время готовности : Не более 3,5 минут.

• Междуэлектродные емкости : Входная — 33 ±5 пФ, выходная — 11,5 ±2 пФ, проходная — не более 0,025 пФ.

• Предельные эксплуатационные характеристики : Напряжение накала — 5,7–7 В, напряжение анода — 2,5 кВ, пиковое значение в непрерывном режиме — 3,5 кВ.

• Срок службы : Не менее 1000 часов.

• Гарантийный срок хранения : 12 лет.

Применение и особенности

ГС-23Б используется для генерирования и усиления мощности в радиотехнических устройствах, включая высокочастотные радиопередатчики. Лампа работает как в непрерывном, так и в импульсном режимах. Конструкция лампы включает драгоценные металлы, такие как золото, серебро и платина, что делает ее ценной для переработки после выработки ресурса.
