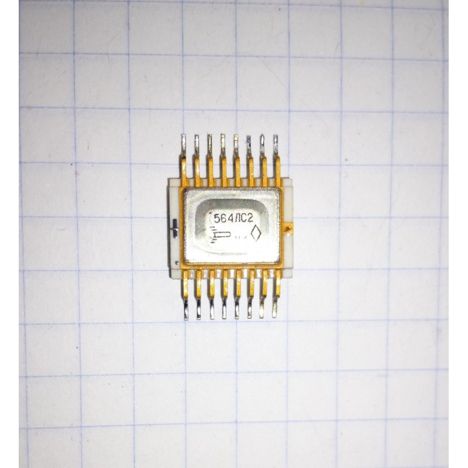

Микросхемы 564лс2 (87г.)

Микросхема 564ЛС2 — это цифровая микросхема серии КМОП, содержащая четыре логических элемента И-ИЛИ. Она разработана для использования в радиоэлектронной аппаратуре специального назначения. Описание:

Микросхема 564ЛС2 содержит 82 интегральных элемента.
Маркировка микросхемы и схема соединения электродов с выводами указывается на корпусе.
Зарубежным аналогом является CD4019AK.
Соответствует техническим условиям бК0.347.064ТУ7, П0.070.052, бК0.347.280-14СТУ.

Характеристики:

Ток потребления: не более 0,4 мА.
Напряжение питания: 4,2-13,5 В. Некоторые источники указывают диапазон до 15 В.
Рабочая температура: -60…+125°С.
Корпус типа 402.16-32, масса не более 1,5 г. Другой источник указывает тип корпуса 402.16-23.

Минимальный срок сохраняемости микросхем при их хранении составляет :

25 лет в отапливаемом хранилище или хранилище с регулируемой влажностью и температурой, или в местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП.
16,5 лет в неотапливаемом хранилище.
12,5 лет под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищенного объекта), или в комплекте ЗИП.

Расшифровка условного обозначения интегральной микросхемы специального назначения 564ЛС2 :

Отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы.
5 - цифра, указывает группу микросхемы по технологическому исполнению, где 5 - полупроводниковая микросхема.
64 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии.
ЛС - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ЛС - логические элементы «И-ИЛИ».
2 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку.

Основные электрические параметры при температуре окружающей среды 25+-10 градусов Цельсия :

Напряжение на выходе низшего значения: 0,01 V при Uсс=5,0V и Uсс=10,0V.
Напряжение на выходе высшего значения: 4,99 V при Uсс=5,0V.

Микросхема имеет таблицу истинности и таблицу назначения выводов :

Вывод 1: B4 (Вход)
Вывод 2: A3 (Вход)
Вывод 3: B3 (Вход)
Вывод 4: A2 (Вход)
Вывод 5: B2 (Вход)
Вывод 6: A1 (Вход)
Вывод 7: B1 (Вход)
Вывод 8: 0V (Общий)
Вывод 9: Ka (Вход)
Вывод 10: Д1 (Вход)
Вывод 11: Д2 (Выход)
Вывод 12: Д3 (Выход)
Вывод 13: Д4 (Выход)
Вывод 14: Кв (Выход)
Вывод 15: А4 (Вход)
Вывод 16: Vcc (Питание)

(Au) Элситон

Цена:

167 руб

Под заказ

В наличии: 900 шт.
