Микросхема К155ИД1, разработанная в 1980-х годах, представляет собой высоковольтный дешифратор, предназначенный для управления газоразрядными индикаторами. Она преобразует двоично-десятичный код в десятичный, что позволяет использовать её в различных устройствах, включая радиотехнику и электронику.

Технические характеристики

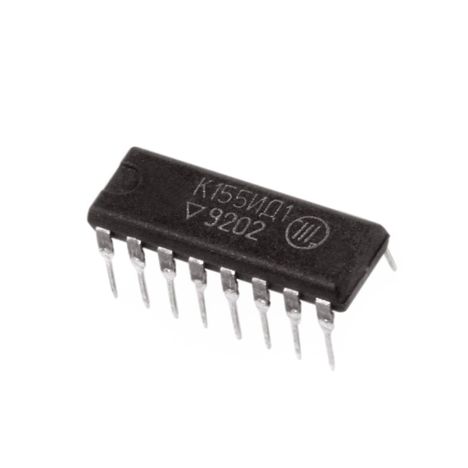

• Корпус : Микросхема выпускается в 16-выводном прямоугольном пластиковом корпусе типа 238.16-2, весом не более 2 г.

• Элементы : Содержит 83 интегральных элемента.

• Напряжение питания : Рабочее напряжение составляет от 4,75 до 5,25 В.

• Входные уровни :

  • Низкий уровень: менее 0,4 В

  • Высокий уровень: более 2,4 В

• Ток потребления : Статический ток не должен превышать 25 мА.

• Выходной ток : Высокий уровень - менее -0,8 мА.

• Температурный диапазон :

  • Для К155ИД1: от -10 до +70 °C

  • Для КМ155ИД1: от -45 до +85 °C

Принцип работы

К155ИД1 использует логические схемы на основе технологии ТТЛ (транзисторно-транзисторная логика) и включает десять высоковольтных транзисторов. На входы микросхемы подаются двоичные коды (от 0 до 9), и в зависимости от полученного кода открывается соответствующий выходной транзистор. Это позволяет отображать десятичные числа на индикаторах.

Применение

Эта микросхема широко используется в радиоэлектронной аппаратуре общего назначения и совместима с другими интегральными схемами стандартной логики. Она также имеет зарубежный аналог — SN74141 от Texas Instruments.

К155ИД1 является важным компонентом для проектов, требую
