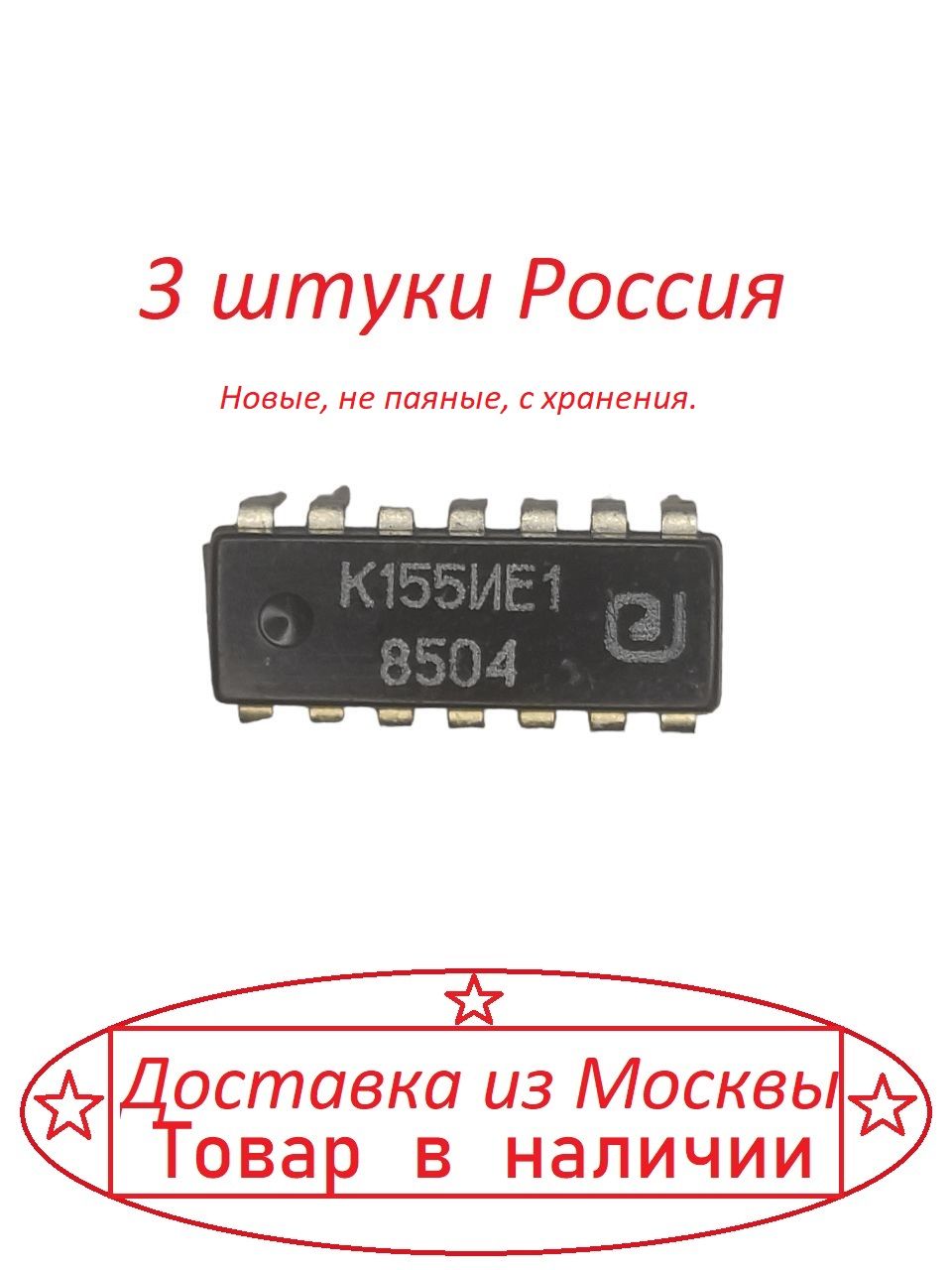

Микросхема К155ИЕ1 представляет собой декадный счетчик с фазоимпульсным представлением информации. Она изготовлена по технологии ТТЛ (транзисторно-транзисторная логика) и предназначена для использования в радиоэлектронной аппаратуре общего назначения .
Основные характеристики
Корпус : Микросхема выпускается в корпусе типа 201.14-1, который является прямоугольным пластмассовым корпусом с 14 выводами для монтажа на печатную плату через отверстия .
Вес : Масса микросхемы не превышает 1 грамм .
Содержание интегральных элементов : Содержит 105 интегральных элементов .
Назначение выводов
Назначение выводов микросхемы К155ИЕ1 следующее:
Вход X1: Вывод 1
Вход X2: Вывод 2
Свободные выводы: 3, 4, 6, 10, 11, 12, и 13
Выход Y: Вывод 5
Общий провод (GND): Вывод 7
Вход X4: Вывод 8
Вход X3: Вывод 9
Напряжение питания (Vcc): Вывод14 .
Электрические параметры
Параметр | Значение |
---|---|
Номинальное напряжение питания |
