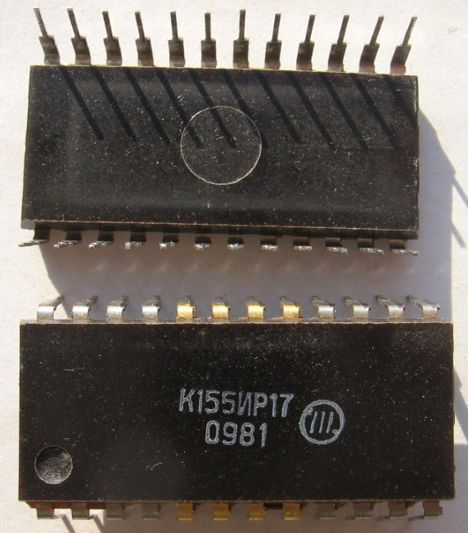

Микросхема К155ИР17, также известная как AV2504, это 12-разрядный регистр последовательных приближений , который используется в различных устройствах радиоэлектронной аппаратуры. Основное назначение этой микросхемы заключается в реализации аналогово-цифровых преобразователей (АЦП) с использованием метода последовательных приближений.

Принцип действия

Метод последовательных приближений основан на сравнении входного сигнала с опорным напряжением, что можно представить как процесс взвешивания с использованием гирь. Каждая итерация позволяет уточнить значение входного сигнала, добавляя или убирая «гирю» в зависимости от результата сравнения. Для 12-разрядного преобразования требуется выполнить 12 операций, что обеспечивает высокую точность измерений.

Структура и функциональные возможности

К155ИР17 состоит из 12 ячеек памяти для хранения разрядов, которые обновляются при каждом тактовом импульсе. Микросхема поддерживает несколько режимов работы, включая:

• Полный цикл преобразования
• Короткий цикл для низкоразрядных АЦП
• Непрерывное преобразование
• Одноразовое преобразование

Кроме того, регистр может использоваться не только по прямому назначению, но и как кольцевой счетчик или преобразователь последовательного кода в параллельный.

Технические характеристики

• Корпус: тип 239.24-1
• Масса: не более 4 г
• Номинальное напряжение питания: 5 В ±5%
• Количество интегральных элементов: 545

Эти характеристики делают К155ИР17 подходящей для применения в различных электронных устройствах, включая системы управления и измерительные приборы.

Применение

Микросхема К155ИР17 широко используется в схемах АЦП для цифровизации аналоговых сигналов, таких как звуковые и видеосигналы. Также она может быть частью более сложных систем, где требуется высокая точность и скорость обработки данных. Таким образом, К155ИР17 является важным элементом в области цифровой электроники, обеспечивая эффективное преобразование аналоговых сигналов в цифровую форму.
