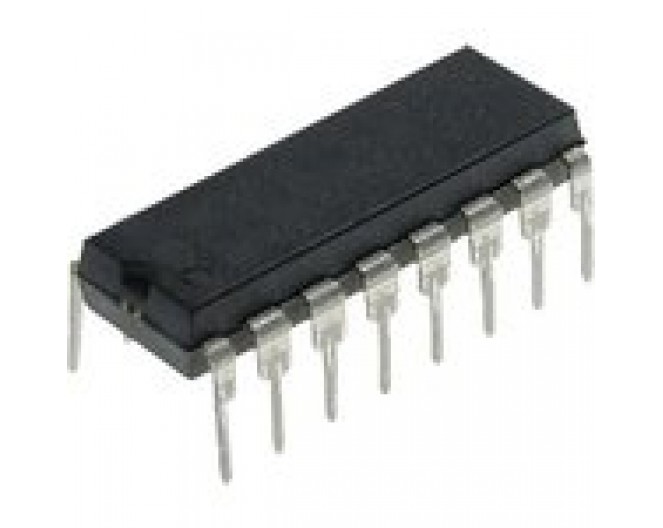

Микросхема К155ИР32 представляет собой цифровую микросхему, содержащую четыре регистра на четыре разряда с открытым коллекторным выходом. Она выпускается в корпусе типа 238.16-2 и имеет массу не более 2 граммов .

Основные характеристики

• Назначение : Микросхема предназначена для использования в радиоэлектронной аппаратуре общего назначения .

• Состав : Содержит 388 интегральных элементов .

• Выводы : Имеет 16 выводов для монтажа на печатную плату через отверстия. Выводы включают информационные входы (D0-D3), входы адреса считывания и записи, разрешения считывания и записи, а также инверсные выходы (Q0-Q3) .

Электрические параметры

• Напряжение питания : Номинальное напряжение питания составляет 5 В ± 5% (т.е., от 4,75 до 5,25 В) .

• Выходное напряжение низкого уровня : ? 0,4 В .

• Выходное напряжение высокого уровня : ? 2,4 В .

• Входной ток низкого уровня : ? -1,6 мА (или < -16 мА по другим источникам) .

• Ток потребления : ? 150 мА при статическом режиме работы .

Задержки распространения

Микросхема имеет задержку распространения:

• От входа разрешения считывания: ?30 нс.

• От входа разрешения записи: ?45 нс.

Аналоги

Зарубежным аналогом микросхемы К155ИР32 является регистр SN74170N от Texas Instruments Inc. .

Эта микросхема широко применяется в различных электро-, радио-, и контрольно-измерительных приборах благодаря своим функциональным возможностям как регистра данных с открытым коллекторным выходом.
