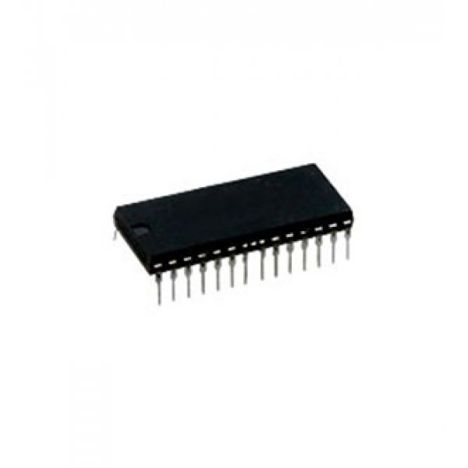

Микросхема К174ХА38, разработанная в 1999 году, представляет собой многофункциональное устройство, предназначенное для обработки телевизионных сигналов как изображения, так и звука. Она включает в себя 1683 интегральных элемента и выполнена в 28-выводном прямоугольном корпусе типа 2121.28-12 с массой не более 4,8 г .

Основные функции и характеристики :

• Обработка сигналов : Микросхема выполняет усиление сигналов промежуточной частоты звука и изображения, а также электронную регулировку уровня громкости. Она отвечает за предварительное усиление видеосигнала и формирование управляющих импульсов для кадровой и строчной разверток.

• Генерация частот : К174ХА38 включает генератор строчной и кадровой частот, что позволяет ей эффективно работать в телевизионной аппаратуре.

• Синхронизация : Устройство выделяет синхроимпульсы и детектирует перегрузку, а также формирует трехуровневые импульсы синхронизации.

Технические параметры :

• Температурный диапазон : Рабочая температура микросхемы составляет от -10°C до +70°C.

• Напряжение питания : Номинальное напряжение питания составляет 12 В ± 10%.

• Гарантийные условия : Изготовитель гарантирует соответствие качества микросхемы установленным техническим условиям при соблюдении правил хранения и эксплуатации. Гарантийный срок хранения составляет 10 лет с момента изготовления, с наработкой не менее 50,000 часов.

К174ХА38 является аналогом импортной микросхемы TDA8305 фирмы Philips и широко используется в телевизионной технике общего назначения .
