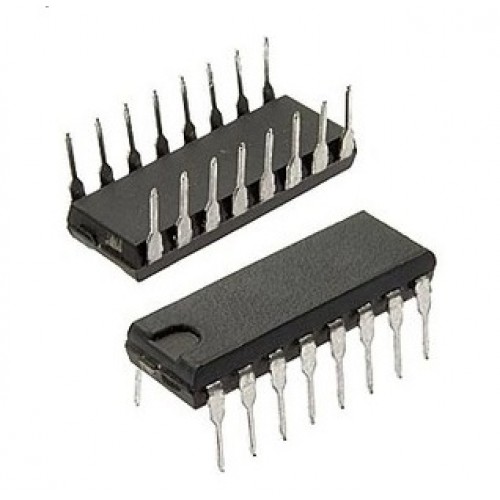

Микросхема К176ИЕ12 — это полупроводниковая микросхема, предназначенная для использования в электронных часах и других устройствах, требующих точного времени. Она содержит 696 интегральных элементов и выпускается в корпусе типа 238.16-1 или 2103.16-11 , весом не более 1,5 грамма .

Основные характеристики и функции

• Счетчики и делители частоты : Микросхема включает в себя двоичный счетчик на 60 и 15-разрядный делитель частоты . Эти компоненты позволяют ей обрабатывать и генерировать различные частоты, необходимые для работы электронных часов.

• Генератор : В состав микросхемы входит генератор, рассчитанный на работу с внешним кварцевым резонатором на частоту 32768 Гц . Это обеспечивает высокую точность хода часов.

• Выходные сигналы : Микросхема выдает импульсы различной частоты, включая 32768, 1024, 128, 2, 1 и 1/60 Гц . Импульсы с частотой 128 Гц используются для коммутации знакомест индикатора часов при динамической индикации, а частота 1024 Гц может использоваться для звукового сигнала будильника.

• Электрические параметры : Номинальное напряжение питания составляет 9 В ± 5% , выходное напряжение высокого уровня — > 8,2 В , а ток потребления в динамическом режиме — < 0,3 мА .

Применение

Микросхема К176ИЕ12 широко используется в электронных часах с динамической индикацией, а также может служить основой для таймеров, реле времени и других устройств, требующих точного времени. Ее импортный аналог — микросхема MM5368 от National Semiconductor Corp.
