Микросхема К176ИР2, выпущенная в 1987 году, является частью серии К176, которая включает в себя интегральные схемы, использующие технологию МОП (металл-оксид-полупроводник). Эта микросхема представляет собой двухканальный четырехразрядный статический регистр сдвига , что позволяет ей выполнять функции хранения и обработки цифровых данных.

Основные характеристики

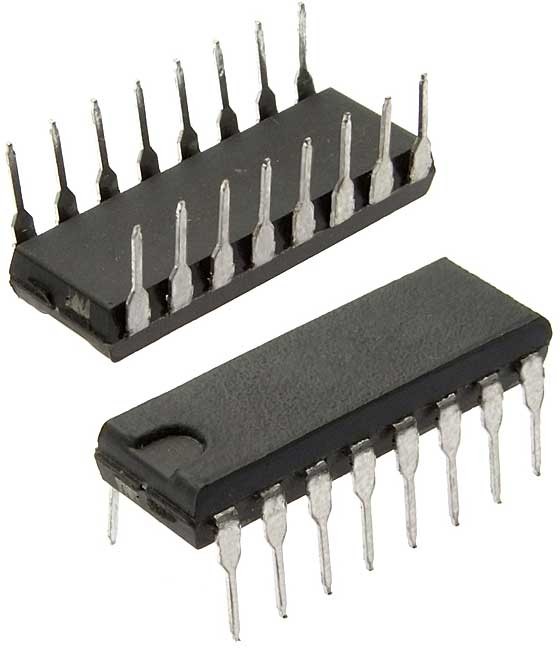

• Корпус : DIP16 (по отечественному стандарту 238.16-1).
• Количество разрядов : 2 независимых регистра по 4 разряда каждый.
• Тактовая частота : Максимальная частота переключения достигает 2,5 МГц, однако для устойчивой работы минимальная длительность тактового импульса не должна превышать 15 мкс.
• Напряжение питания : Рабочее напряжение составляет 9 В ±5 %, с допустимым диапазоном от 5 до 12 В.
• Температурный диапазон : От -10 до +70 °C.

Применение

Микросхемы серии К176, включая К176ИР2, находят широкое применение в устройствах, где требуется низкое энергопотребление и умеренное быстродействие. Они используются в различных цифровых устройствах, таких как счетчики импульсов и автоматические системы управления. Основное преимущество этих микросхем — это их экономичность по сравнению с аналогичными устройствами на основе биполярных транзисторов.

Технические особенности

К176ИР2 состоит из двух независимых секций, каждая из которых может работать независимо. Данные вводятся через последовательный вход и сдвигаются на один такт вправо при каждом положительном перепаде на тактовом входе. Состояния выходов Q отображают данные после сдвига.

Сравнение с аналогами

Микросхема К176ИР2 является аналогом зарубежной микросхемы CD4015A и может использоваться в тех же приложениях. Однако благодаря своей конструкции и технологии изготовления она имеет значительно меньшее потребление энергии в статическом режиме (в пределах 0,1...100 мкА), что делает ее предпочтительной для применения в портативных устройствах и системах с ограниченным энергоснабжением.Таким образом, К176ИР2 представляет собой надежное решение для многих цифровых задач, обеспечивая баланс между производительностью и экономичностью.
