Микросхема К176ИР3 — это четырехразрядный универсальный регистр сдвига, предназначенный для использования в радиоэлектронной аппаратуре общего назначения. Она изготовлена по технологии КМОП (комплементарная металлооксидная полупроводниковая) и содержит 180 интегральных элементов.

Основные характеристики:

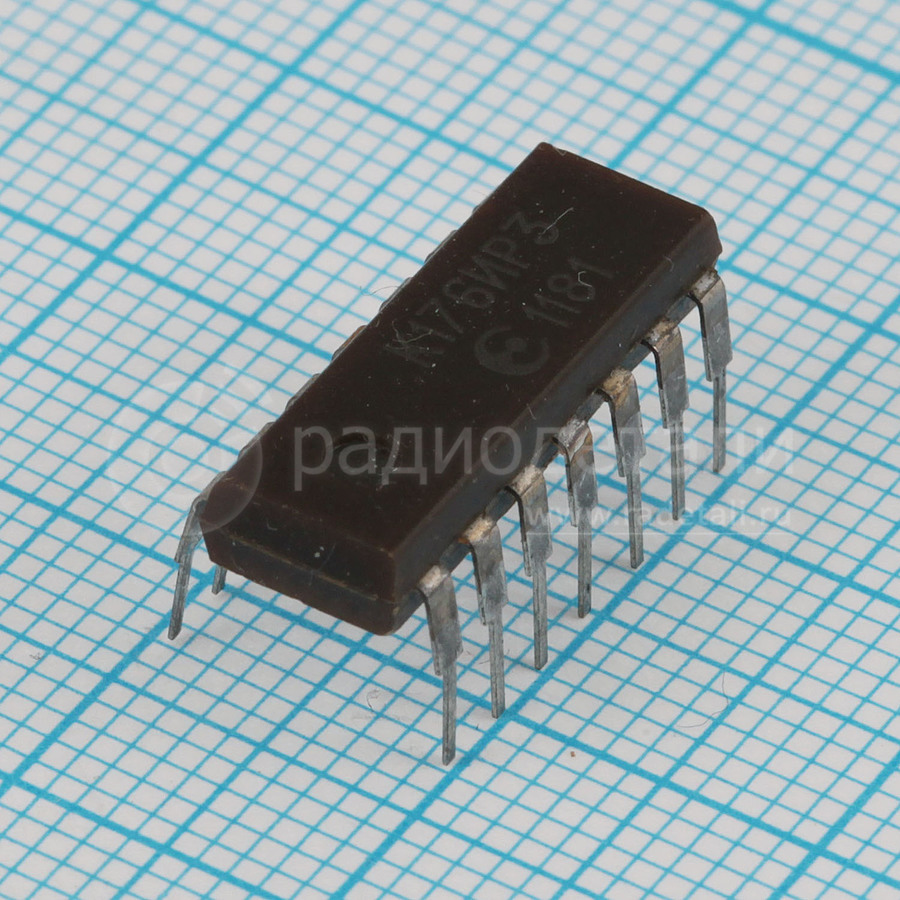

• Корпус : Микросхема выпускается в 14-выводном прямоугольном пластмассовом корпусе типа 201.14-1 или 2102.14-1, что позволяет легко монтировать ее в отверстия печатной платы.

• Масса : Не более 1 грамма.

• Напряжение питания : Номинальное напряжение питания составляет 9 В ± 5%.

• Выходные напряжения : Выходное напряжение низкого уровня — менее 0,3 В, высокого уровня — более 8,2 В.

• Ток потребления : Статический ток потребления менее 100 мкА, динамический — менее 0,3 мА.

• Входная емкость : Менее 10 пФ.

• Частота тактовых сигналов : Более 2 МГц.

Функциональность:

• Входы и выходы : Микросхема имеет входы параллельной загрузки (D1-D4), вход последовательной загрузки (D0), выходы (Q1-Q4), вход выбора режима (S) и два тактовых входа (C1 и C2).

• Режимы работы : Загрузка параллельных данных происходит при высоком уровне на входе S по фронту тактового импульса на входе C2. При низком уровне на входе S данные с входа D0 загружаются в первый разряд и одновременно сдвигаются на один разряд по каждому фронту тактовых импульсов на входе C1.

Применение:

Микросхема К176ИР3 используется в различных радиоэлектронных устройствах для организации последовательного и параллельного ввода данных, что делает ее универсальным компонентом в схемах цифровой логики. Импор
