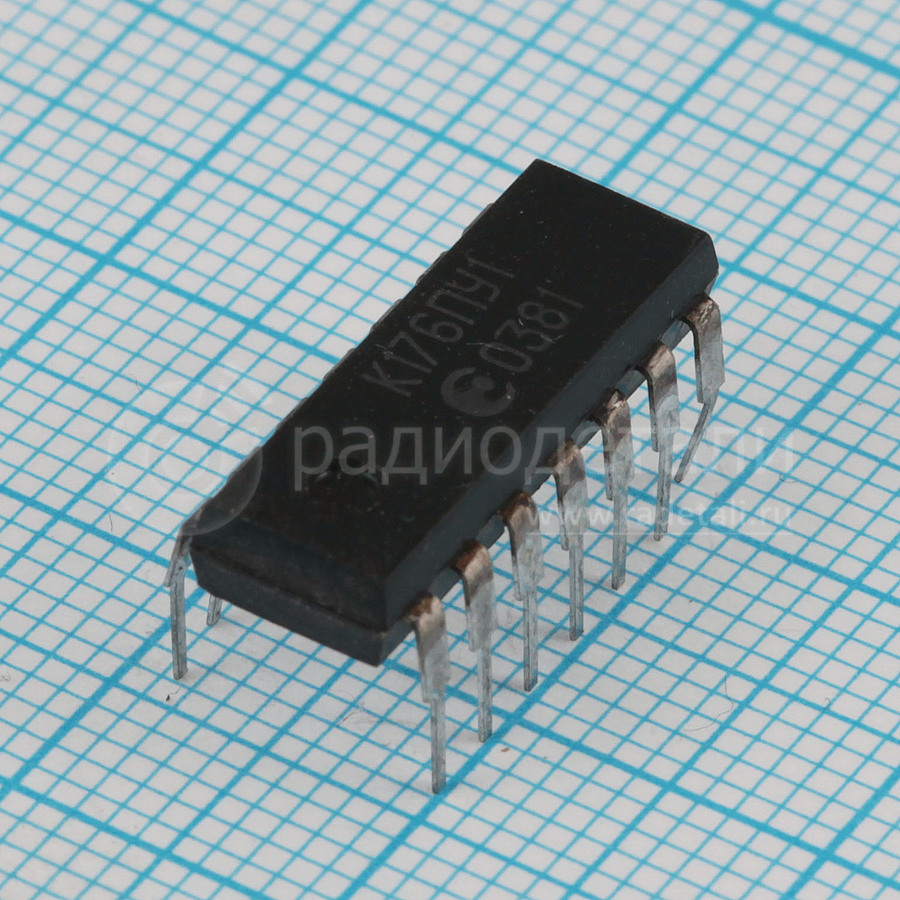

Микросхема К176ПУ1 представляет собой преобразователь логических уровней, предназначенный для преобразования сигналов от КМОП (комплементарная металлооксидная полупроводниковая логика) к ТТЛ (транзисторно-транзисторной логике). Она содержит пять инверторов и требует двух источников питания.

Основные характеристики микросхемы К176ПУ1:

• Напряжение питания : Микросхема требует двух напряжений питания: 5 В и 9 В. Напряжение на выводе 1 обычно составляет +5 В ±5%, а на выводе 14 — +9 В ±5% .

• Входное напряжение : Может варьироваться в диапазоне от +2,5 до +20,5 В .

• Выходное напряжение : Высокий уровень выходного напряжения обычно составляет ?3 В, низкий уровень ?0,3 В .

• Ток потребления : Статический ток потребления очень мал — ?0,7 мкА. Динамический ток может достигать до нескольких миллиампер при работе с импульсами .

• Время задержки распространения : Обычно не превышает 250 нс , хотя некоторые источники указывают более быстрое время задержки фронта импульса — ?60 нс .

• Корпус и вес : Микросхема поставляется в корпусе DIP14 и имеет вес не более 1 грамма .

Назначение выводов:

Микросхема имеет следующие назначения выводов:

• Выходы Y1-Y5 (выводы 2, 4, 9, 11 и 13).

• входы X1-X5 (выводы 3, 5, 8,10 и12).

• Напряжения питания Uп1 (+5В) на выводе №1 и Uп2 (+9В) на выводе №14.

Эта микросхема широко используется в электронных схемах для обеспечения совместимости между различными типами логических элементов.
