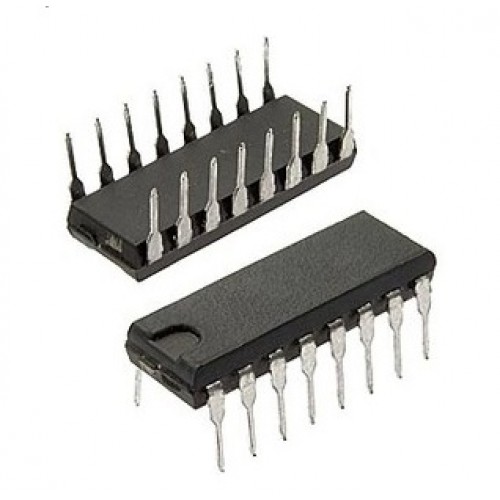

Микросхема К176ПУ5 — это преобразователь уровня, предназначенный для преобразования сигналов между различными логическими уровнями, в частности, между КМОП (комплементарная металлооксидная полупроводниковая) и ТТЛ (транзисторно-транзисторной логикой). Она содержит 84 интегральных элемента и имеет корпус типа 238.16-1 или 2103.16-11 с массой не более 1,5 грамма .

Основные характеристики

• Назначение выводов : Микросхема имеет следующие назначения выводов:

  • Вывод 1: свободный;

  • Выводы 2 и 3: выходы Y1;

  • Выводы 4 и 5: входы X1 и X2;

  • Выводы 6 и 7: выходы Y2;

  • Вывод 8: общий;

  • Выводы 9 и 10: выходы Y3;

    • Входы X3 и X4 находятся на выводах 11 и 12 соответственно.

    • Выходы Y4 расположены на выводах 13 и 14.

    • Напряжение питания Uп1 подается на выводе 15 (номинальное напряжение — 5 В ±5% ).

    • Напряжение питания Uп2 подается на выводе 16 (номинальное напряжение — 9 В ±5% ) .

• Электрические параметры :

  • Выходное напряжение низкого уровня ?0,3В.

  • Выходное напряжение высокого уровня ?8,2В.

  • Помехоустойчивость в состоянии низкого уровня ?0,4В .

• Ток потребления :

  • Ток потребления в состоянии высокого или низкого уровней ?0,3 мкА.

  • Ток потребления в динамическом режиме по выводу Uп1 ?1 мА; по Uп2 ?200 мкА .

Применение

Микросхемы К176ПУ5 используются в различных электронных устройствах для обеспечения совместимости сигналов между разными типами логических схем. Они широко прим
