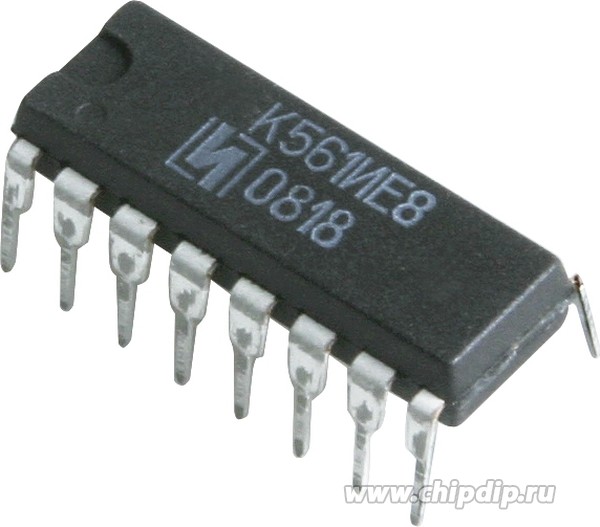

Микросхемы к561ие8 (2003г.)

Микросхема К561ИЕ8 — это десятичный счетчик-делитель, который был разработан в России и является аналогом импортной микросхемы CD4017. Она предназначена для использования в различных устройствах радиоэлектронной аппаратуры.

Основные характеристики

Тип : Десятичный счетчик делитель.
Количество разрядов : 5.
Напряжение питания : 3–15 В.
Частота входного сигнала : до 2 МГц.
Время задержки : 50 нс (типовое), с временем распространения 1700 нс.
Ток потребления : до 0,2 мА при максимальном напряжении питания.
Температурный диапазон : от -45 до +70 °C.

Принцип работы

К561ИЕ8 содержит пятикаскадный счетчик Джонсона и дешифратор, который преобразует двоичный код в позиционный сигнал на выходах Q0-Q9. При подаче тактовых импульсов на вход CLOCK, счетчик синхронно увеличивает свое значение. Высокий уровень на выходе появляется только на время тактового импульса, соответствующего текущему значению счетчика.

Управление

Входы управления :
- C (тактовый вход): используется для синхронизации счета.
- R (сброс): при высоком уровне сбрасывает счетчик на ноль.
- EC (разрешение счета): при низком уровне счет продолжается, при высоком — останавливается.

Корпус и конструкция

Микросхема выпускается в корпусе типа DIP16 (238.16-1), что позволяет удобно монтировать ее на печатных платах. Она содержит 194 интегральных элемента и имеет массу не более 1,5 г.

Применение

К561ИЕ8 широко используется в различных радиолюбительских проектах и устройствах, требующих подсчета импульсов или деления частоты. Она может быть использована в схемах управления, таймерах и других цифровых устройствах. Эта микросхема обеспечивает надежную работу в условиях различных температур и может применяться в широком диапазоне электроники, от простых схем до более сложных систем.
