Микросхемы к561лн1 (89г.)

Микросхема К561ЛН1 это интегральную схему стандартной логики, выпущенную в 1989 году. Она относится к серии К561 и предназначена для реализации логических функций с использованием технологии КМОП (комплементарная металл-оксидная полупроводниковая технология).

Основные характеристики

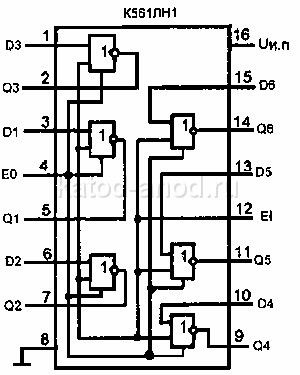

Количество элементов : Микросхема содержит шесть стробируемых инверторов (логических элементов "НЕ"). Каждый инвертор имеет один вход (Dn) и один выход (Qn).
Управляющие входы :
- Вход DE1 — стробирование, активный низкий уровень. При высоком уровне на этом входе все выходы будут иметь логический 0.
- Вход DE2 — переключение в высокоимпедансное состояние. При высоком уровне на этом входе все выходы переходят в состояние Z (высокое выходное сопротивление) независимо от других входных сигналов.

Принцип работы

При подаче логического 0 на оба управляющих входа (DE1 и DE2), на выходах Qn происходит инверсия сигналов с информационных входов Dn. Если DE1 установлен в высокое состояние, то все входы Dn блокируются, и на выходах Qn устанавливается логический 0. Это позволяет использовать микросхему для согласования с ТТЛ-схемами и работы с емкостными нагрузками .

Электрические параметры

Напряжение питания : Микросхема может работать при напряжении от 3 до 15 В. При напряжении 15 В время задержки распространения сигнала составляет около 65 нс, а переход от состояния Z к высокому уровню — около 40 нс. При напряжении 5 В эти времена увеличиваются в три раза .
Нагрузочная способность : Каждый инвертор может управлять двумя ТТЛ-входами, что делает его подходящим для интеграции в более сложные схемы .

Корпус

Микросхема К561ЛН1 выпускается в корпусе типа 238.16-1 , масса составляет примерно 1,1 грамма. Это делает ее удобной для использования в различных электронных устройствах и схемах . Таким образом, микросхема К561ЛН1 является универсальным элементом для построения логических схем, обеспечивая гибкость в управлении сигналами и совместимость с различными типами логики.

Цена:

9 руб

Под заказ

В наличии: 900 шт.
