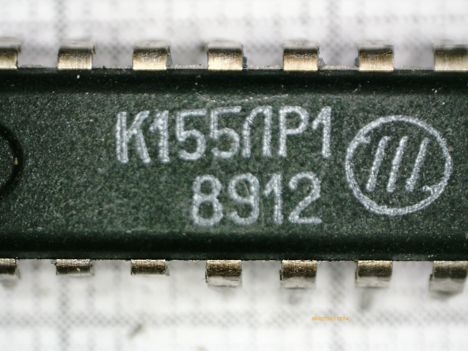

Микросхемы КМ155ЛР1 и К155ЛР1 представляют собой цифровые микросхемы, содержащие два логических элемента типа 2-2И-2ИЛИ-НЕ, один из которых расширяемый по ИЛИ. Эти микросхемы используются в различных электронных устройствах для выполнения логических операций.
Основные характеристики
Функциональность : Каждая микросхема включает в себя два логических элемента 2-2И-2ИЛИ-НЕ, что позволяет выполнять сложные логические операции.
Корпус : Микросхема К155ЛР1 обычно имеет корпус типа 201.14-2 с массой не более 1 грамма, а микросхема КМ155ЛР1 — корпус типа 201.14-8 с массой не более 2,2 грамма .
Электрические параметры
Параметр | Значение |
---|---|
Номинальное напряжение питания | 5 В ±5% |
Выходное напряжение низкого уровня | ?0,4 В |
Выходное напряжение высокого уровня | ?2,4 В |
Напряжение на антизвонном диоде | ??1,5 В |
Входной ток низкого уровня | ??1,6 мА |
