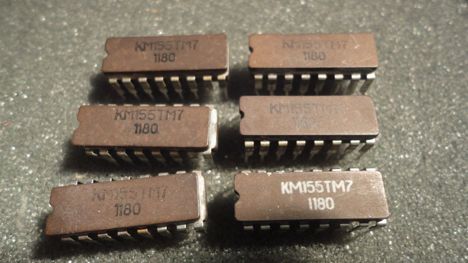

Микросхемы КМ155ТМ7 представляют собой интегральные микросхемы серии ТТЛ (Транзисторно-Транзисторная Логика), которые содержат четыре D-триггера с прямыми и инверсными выходами. Эти триггеры образуют два двухразрядных регистра хранения информации, что делает их полезными для различных приложений в радиоэлектронной аппаратуре общего назначения.

Основные характеристики:

• Корпус : Микросхемы КМ155ТМ7 имеют корпус типа 201.16-6 или 201.16-5 , масса которого не превышает 2,5 граммов .

• Электрические параметры :

  • Напряжение питания : 4,75–5,25 В.

  • Входное напряжение низкого уровня : < 0,4 В.

  • Входное напряжение высокого уровня : > 2,4 В.

  • Выходное напряжение низкого уровня : ≤ 0,4 В.

  • Выходное напряжение высокого уровня : ≥ 2,4 В.

• Температурный диапазон : Для КМ155ТМ7 температурный диапазон составляет от -45°C до +85°C .

• Время задержки распространения : Среднее время задержки распространения от информационного входа до выхода составляет ≤ 28 нс.

Назначение и применение:

Микросхемы КМ155ТМ7 используются в различных схемах для хранения и обработки информации. Они функционально идентичны микросхемам К155ТМ7, но отличаются типом корпуса и весом. Зарубежными аналогами этих микросхем являются SN7475N и SN7475J .

Выводы микросхемы:

1. Выход инверсный Q1

2. Вход D1

3. Вход D2

4. Вход синхронизации C3, C4

5. Напряжение питания

6. Вход D3

   Цена:

   5 руб

   Под заказ

   В наличии: 900 шт.


   +-
