Микросхемы серии КР1554, в частности модель КР1554КП14, представляют собой интегральные схемы быстродействующей логики, разработанные в России. Эти микросхемы относятся к группе КМОП и имеют ряд характеристик, которые делают их привлекательными для использования в различных электронных устройствах.

Основные характеристики

• Напряжение питания : Микросхемы работают при напряжении от 2 до 6 В, с оптимальными значениями 3,3 В (±0,3 В) и 5 В (±10%) .
• Температурный диапазон : Рабочая температура составляет от -45 до +85 °C .
• Потребление тока : В статическом режиме потребляемый ток не превышает 4 мкА для простых микросхем и 8 мкА для микросхем средней степени интеграции .
• Частота работы : Тактовая частота может достигать 150 МГц, а задержка распространения сигнала для простых микросхем составляет около 4 нс .

Конструкция и выводы

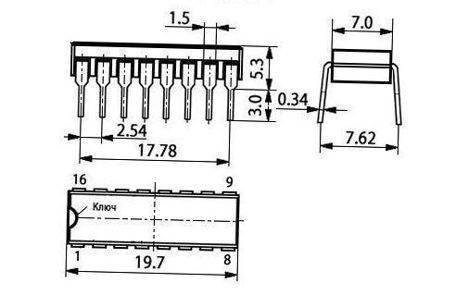

Микросхемы выполнены в пластмассовом корпусе с числом выводов 14, 16 и 20. Шаг выводов составляет 2,5 мм. При подключении питания вывод с наибольшим номером соединяется с плюсовым проводом, а вывод с меньшим номером — с общим проводом .

Применение

Микросхемы КР1554 могут использоваться в качестве заменителей для аналогичных микросхем серий ТТЛ и могут работать совместно с ними. Они обеспечивают низкое потребление энергии и высокую устойчивость к статическому электричеству, что делает их подходящими для применения в радиоэлектронных устройствах и контрольно-измерительных приборах .

Особенности монтажа

При проектировании печатных плат с использованием микросхем КР1554 важно учитывать их малую длительность фронта и спада импульсов. Рекомендуется использовать широкие проводники питания и устанавливать блокировочные конденсаторы емкостью от 0,033 до 0,047 мкФ на каждые две-три микросхемы для обеспечения стабильной работы . В заключение, микросхемы серии КР1554, включая модель КР1554КП14, представляют собой надежное решение для многих приложений в области электроники благодаря своим высоким характеристикам и совместимости с другими логическими схемами.
