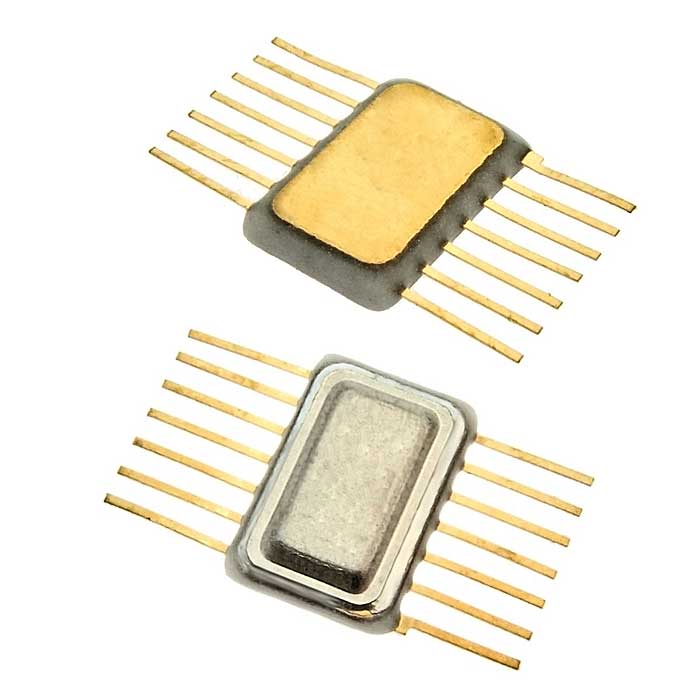

Микросхема 136ЛН1 содержит шесть логических элементов "НЕ". Она разработана для использования в радиоэлектронной аппаратуре специального назначения.

Характеристики :

• Цифровая микросхема серии ТТЛ.

• Прямоугольный металлостеклянный корпус для монтажа на печатную плату.

• Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

• Тип корпуса: 401.14-4.

• Масса: не более 0,45 г.

• Рабочая температура: -60…+125 °С.

• Соответствует техническим условиям И63.088.023ТУ1.

• Зарубежный аналог: SN54L04.

Предельно допустимые режимы эксплуатации :

• Напряжение источника питания: < 6 В

• Кратковременное напряжение источника питания (5 мс): < 7 В

• Постоянное напряжение на входе: > -0,3 В

• Напряжение на входе закрытой схемы: < 5,25 В

• Вытекающий входной ток для JK-триггера: < -10 мА

• Вытекающий входной ток для RS-триггера: < -1,2 мА

• Вытекающий входной ток для D-триггера: < -0,8 мА

• Длительность фронта и среза входного импульса для триггеров: < 150 нс

• Длительность фронта и среза входного импульса для логических элементов: < 500 нс

• Емкость нагрузки: < 150 пФ

• Тепловое сопротивление кристалл-среда: 80 °С/Вт

Расшифровка условного обозначения :

• Отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы.

• 1 - полупроводниковая микросхема.

• 36 - номер разработки конкретного типа исполнения (номер серии).

• ЛН - логические элементы «НЕ».

• 1 - условный номер разработки микросхемы в данной серии по определённому функциональному признаку.
