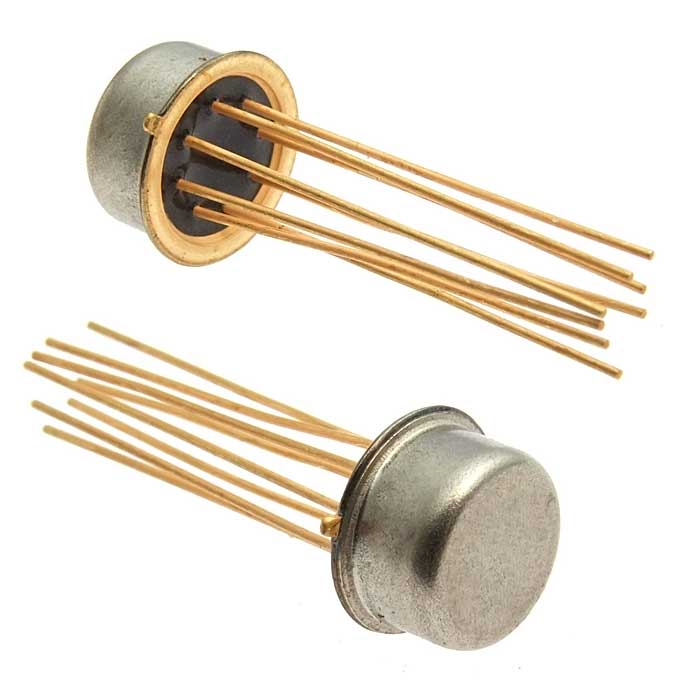

Микросхема 154УД3Б - это микроминиатюрное электронное устройство, в котором все элементы или их часть неразрывно связаны конструктивно и соединены электрически.

Описание
154УД3Б - это быстродействующий операционный усилитель со скоростью нарастания выходного напряжения > 60 В/мкс. Она относится к аналоговым микросхемам и используется для усиления, генерирования и преобразования электрических колебаний разных частот.

Характеристики

• Вес: 1,3 г или не превышает 2,5 г

• Корпус: 301.8-2 или 3101.8 - 8.01

• Напряжение питания: 15±10% В

• Рабочая температура: -60°C… +125 °С

• Ток потребления: не более 6,5 мА или 7.5 мА

Электрические параметры

Для 154УД3А, К154УД3А, КР154УД3А

• Напряжение смещения: 9 мВ (25 °C), 12 мВ (Раб.)

• Входной ток: 225 нA (25 °C), 450 нА (Раб.)

• Разность входных токов: 30 нА (25 °C), 60 нА (Раб.)

• Дрейф напряжения смещения: 30 мкВ/°C (25 °C;t max), 30 мкВ/°C (t min;25°C)

• Дрейф разности входных токов: 0,5 нА/°C (25 °C;t max), 0,5 нА/°C (t min;25°C)

• Коэффициент усиления U o= +10В; RL=2кОм: 8к (25 °C), 7к (Раб.)

• Коэффициент ослабления синфазного сигнала, дБ U син= +5В: 82 (25 °C), 80 (Раб.)

• Коэффициент влияния напряжения питания, дБ U пит= +5В: 76 (25 °C)

• Максимальное выходное напряжение, В RL=2кОм: 9,5 (25 °C), 9 (Раб.)

• Скорость нарастания, В/мкс RL=2кОм; СL=50пФ; U o= +10В; K=-1: 80 (25 °C)

• Частота единичного усиления, МГц: 15 (25 °C)

• Время установления, нс RL=2кОм; СL=50пФ; K=-1; d=0.1%: 500 (25 °C)

• Ток потребления, мкА: 7 (25 °C), 7,6 (Раб.)

Для 154УД3Б, К154УД3Б, КР154УД3Б

• Напряжение смещения: 9 мВ (25 °C), 12 мВ (Раб.)

• Входной ток: 300 нA (25 °C), 600 нА (Раб.)

• Разность входных токов: 50 нА (25 °C), 100 нА (Раб.)

• Дрейф напряжения смещения: 50 мкВ/°C (25 °C;t max), 30 мкВ/°C (t min;25°C)

• Дрейф разности входных токов: 1,0 нА/°C (25 °C;t max), 0,5 нА/°C (t min;25°C)

• Коэффициент усиления U o= +10В; RL=2кОм: 11к (25 °C), 5,5к (Раб.)

• Коэффициент ослабления синфазного сигнала, дБ U син= +5В: 86 (25 °C), 80 (Раб.)

• Коэффициент влияния напряжения питания, дБ U пит= +5В: 76 (25 °C)

• Максимальное выходное напряжение, В RL=2кОм: 10 (25 °C), 9 (Раб.)

• Скорость нарастания, В/мкс RL=2кОм; СL=50пФ; U o= +10В; K=-1: 100 (25 °C)

• Частота единичного усиления, МГц: 15 (25 °C)

• Время установления, нс RL=2кОм; СL=50пФ; K=-1; d=0.1%: 400 (25 °C)

• Ток потребления, мкА: 7 (25 °C), 7,6 (Раб.)

Предельно допустимые режимы и условия

• Напряжение между выводами 7 и 4, В: 5 (Min) - 36 (Max)

• Дифференциальное входное напряжение, В: -10 (Min) - 10 (Max)

• Синфазное входное напряжение, В: -10 (Min) - 10 (Max)

• Выходной ток, мА: -10 (Min) - 10 (Max)

• Мощность рассеяния, мВт: 300

• Рабочая температура, °C 154УД3А, 154УД3Б К154УД3А, К154УД3Б, КР154УД3А, КР154УД3Б: -60 - 125, К154УД3А, К154УД3Б, КР154УД3А, КР154УД3Б: -40 - 85

Назначение выводов

• 1: Регулировка смещения нуля

• 2: Инвертирующий вход

• 3: Неинвертирующий вход

• 4: Отрицательное напряжение питания

• 5: Регулировка смещения нуля

• 6: Выход

• 7: Положительное напряжение питания

• 8: Частотная коррекция

Зарубежный аналог: AD509.
