Микросхема 164КТ1 — это интегральная микросхема, представляющая собой 4 двунаправленных переключателя. Она разработана для использования в электронной аппаратуре специального назначения.

Описание

• Микросхема 164КТ1 выполнена по КМОП технологии (тип логики НСТЛМ) и предназначена для устройств цифровой автоматики и вычислительной техники.

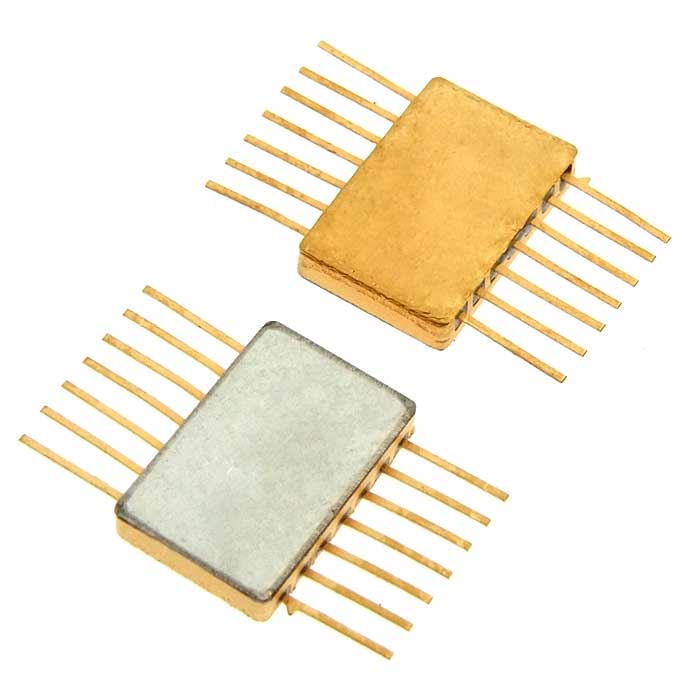

• Выпускается в прямоугольном металлостеклянном корпусе с выводами для монтажа на печатную плату, тип корпуса — 401.14-5.

• Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

• Категория качества: «ВП».

• Технические условия: И63.088.070ТУ3.

Основные технические и эксплуатационные характеристики :

• Диапазон напряжения питания: ±9,0 В ±10%

• Ток потребления, не более: 0,001; 0,6 мА

• Диапазон рабочих температур: -60°C… +85°С

• Минимальный срок сохраняемости: 25 лет

Пример записи условного обозначения при заказе и в конструкторской документации: микросхема 164КТ1, И63.088.070ТУ3.

Изготовитель гарантирует соответствие качества микросхемы требованиям технических условий при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и условий эксплуатации, установленных ТУ. Гарантийный срок хранения 25 лет со дня изготовления. Минимальная наработка микросхем: 100000 часов в режимах и условиях, допускаемых ТУ; 120000 часов в облегченном режиме.

Минимальный срок сохраняемости микросхемы при ее хранении :

• в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, — 25 лет;

• в неотапливаемом хранилище — 16,5 лет;

• под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищенного объекта), или в комплекте ЗИП — 12,5 лет.

Расшифровка условного обозначения интегральной микросхемы специального назначения :

• отсутствие буквы обозначает категорию качества «ВП», наличие букв «ОСД», «ОСМ», «ОС» указывает на соответствующую категорию качества микросхемы;

• 1 - цифра, указывает группу микросхемы по технологическому исполнению, где 1 - полупроводниковая микросхема;

• 64 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;

• КТ - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где КТ - коммутаторы и ключи тока;

• 1 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку.
