Микросхема 521СА1 — это сдвоенный стробируемый компаратор напряжения.

Особенности микросхемы 521СА1:

• Обладает повышенной чувствительностью к малым уровням дифференциальных и синфазных импульсов.

• Состоит из двух идентичных компараторов напряжения с дифференциальными входами и стробируемыми выходами, совмещенными по ИЛИ.

• Стробирование по каждому каналу позволяет поочередно опрашивать оба компаратора и расширять функциональные возможности ИС.

• Совместима со входами стандартных схем РТЛ, ДТЛ и ТТЛ.

• Содержит 37 интегральных элементов.

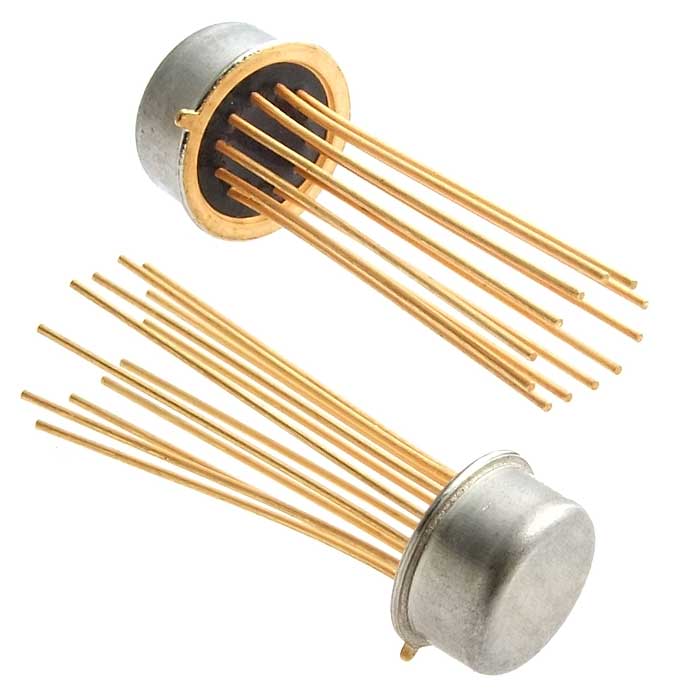

• Корпус 521СА1 типа 301.12-1, масса не более 1,6 г.

Микросхемы 521СА101, 521СА1, К521СА101, К554СА1 — это сдвоенные быстродействующие стробируемые компараторы напряжения (КН) с общим выходом. Выходы компараторов объединены, но каждый компаратор имеет отдельный вход стробирования. При подаче на вход стробирования напряжения НИЗКОГО уровня пробивается соответствующий стабилитрон и запирает транзистор, база которого подключена к нему. Таким образом, при подаче на оба входа стробирования напряжения НИЗКОГО уровня напряжение на выходе также примет НИЗКИЙ уровень. Микросхемы изготавливаются для использования в аппаратуре широкого применения. КН 521СА101, 521СА1 повышенной надежности дополнительно маркируются индексом ОСМ.

Основные электрические параметры при температуре: 0оС ÷ 70 оС.

• Напряжение смещения нуля: от -3,5 до 3,5 мВ

• Средний входной ток: от -75 до 75 мкА

• Разность входных токов, мкА (UCC1= 12,0 B,UCC2= -6,0 B, Uo=1,4 В)
