Микросхема 564ИЕ11 — это четырехразрядный двоичный реверсивный счетчик, представляющий собой цифровую микросхему серии КМОП. Она содержит 319 интегральных элементов.

Характеристики и параметры :

• Функциональность 4-разрядный двоичный реверсивный счетчик

• Материалы Содержит золото и серебро, но не содержит цветных металлов.

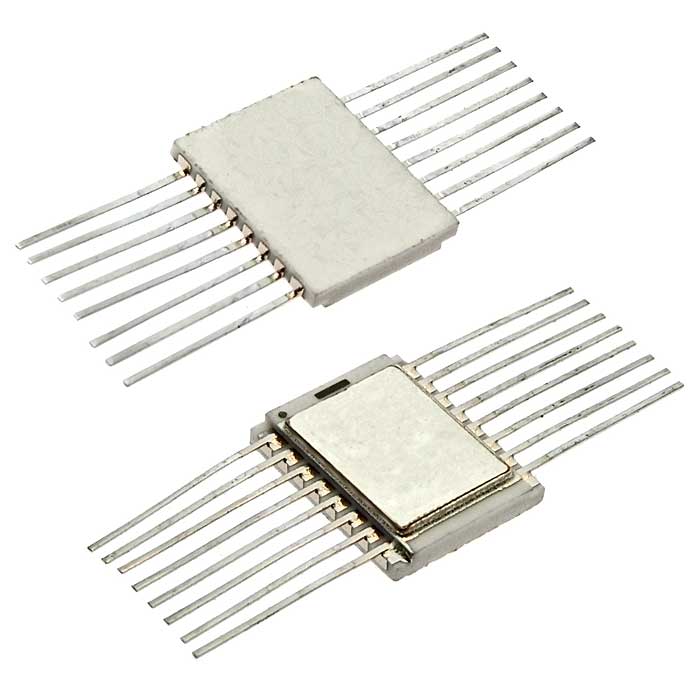

• Корпус Тип корпуса 402.16-23 . Существуют варианты в корпусах 402.16-33.03 с золотым покрытием, 402.16-33.04Н и 402.16-33НБ с никелевым покрытием.

• Масса Вес микросхемы составляет не более 1,5 г или 1,7 г.

• Напряжение питания Рабочее напряжение питания составляет 4,2-13,5 В или от 4,2 В до 15 В . Предельное напряжение питания от -0,5 В до 18 В.

• Потребляемый ток Ток потребления не превышает 0,6 мА или 10 мкА.

• Диапазон рабочих температур от -60 до +125°C.

• Время задержки распространения Время задержки распространения не более 830 нс . Время задержки включения и выключения 750 нс.

• Выходное напряжение Низкий уровень не более 0,01 В, высокий уровень не менее 4,99 В.

Микросхема 564ИЕ11 имеет минимальную наработку 100 000 часов при соблюдении режимов и условий эксплуатации. Минимальный срок сохраняемости микросхем при хранении зависит от условий хранения и составляет от 12,5 до 25 лет.

При эксплуатации необходимо соблюдать меры предосторожности, так как приборы чувствительны к статическому электричеству, и допустимое значение статического потенциала составляет 200 В.
