Отечественные микросхемы 580ГФ24
Микросхемы 580ГФ24
Микросхема 580ГФ24 — это специализированный генератор тактовых импульсов, предназначенный для управления центральным микропроцессором, в частности, КР580ВМ80А . Она является аналогом микросхемы Intel 8224 и используется в микропроцессорных системах для формирования тактовых сигналов и управления различными процессами.
Основные характеристики и функции:
Напряжения питания : Микросхема питается от двух источников напряжения — +5 В и +12 В.

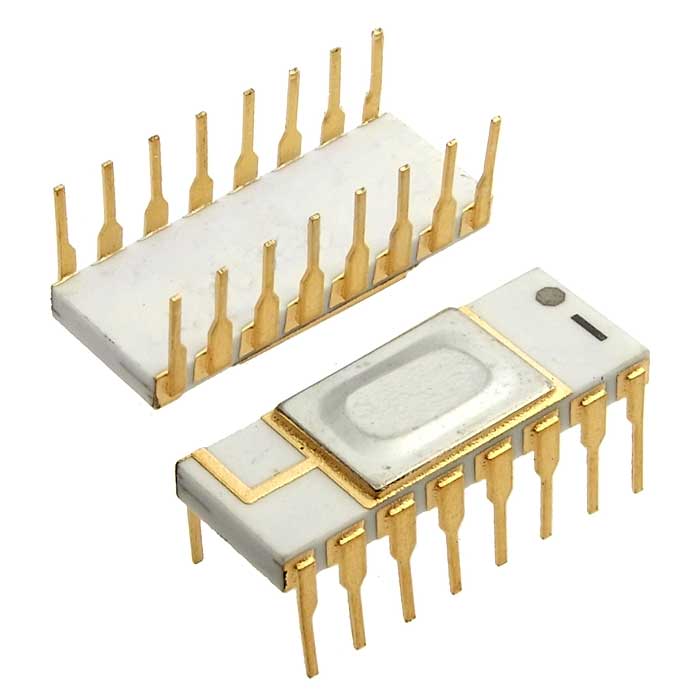

Тип корпуса : Корпус микросхемы типа DIP16.
Функции :
Тактовые сигналы : Формирует тактовые сигналы C1 и C2 с взаимосмещёнными фронтами, а также тактовый сигнал C, совместимый с ТТЛ и синхронизированный с сигналом C2 .
Сигнал STB# : Генерирует сигнал «Строб состояния», который фиксирует состояние шины данных микропроцессора .
Сигнал RESET : Вырабатывает сигнал сброса, синхронизированный с тактовым сигналом C2, для установки системы в исходное состояние .
Генератор опорной частоты : Использует кварцевый резонатор для обеспечения высокой стабильности частоты .
Назначение выводов:
| Вывод | Обозначение | Тип вывода | Назначение |
|---|---|---|---|
| 1 | RESET | Выход | Сброс микропроцессора |
| 2 | RESIN# | Вход | Вход для генерации сигнала сброса |
| 3 | RDYIN | Вход | Сигнал «Готовность» |
| 4 | RDY | Выход | Сигнал «Готовность» |
| 5 | SYN | Вход | Сигнал синхронизации |
| 6 | C | Выход | Тактовый сигнал |
| 7 | STB# | Выход | Стробирующий сигнал состояния |
| 8 | GND | — | Общий |
| 9 | Ucc2 | — | Напряжение питания +12 В |
| 10 | C2 | Выход | Тактовые сигналы фаза C2 |
| 11 | C1 | Выход | Тактовые сигналы фаза C1 |
| 12 | OSC | Выход | Генератор опорной частоты |
| 13 | TANK | — | Вывод для подключения колебательного контура |
| 14, 15 | X1, X2 | — | Выводы для подключения кварцевого резонатора |
| 16 | Ucc1 | — | Напряжение питания +5 В |
Электрические параметры:
Максимальная частота генерации : До 27 МГц.
Температура эксплуатации : От -10 до +70 °C.
Ток потребления : Ограничен для каждого источника питания.
Характеристики, заводская упаковка, паспорт, расшифровка, маркировка 580ГФ24 (Отечественные микросхемы). Купить оптом и в розницу с доставкой.
