К131ЛР4 - это микросхема, представляющая собой логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ. Она содержит 23 интегральных элемента.

Описание и характеристики :

• Предназначена для использования в радиоэлектронной аппаратуре общего назначения.

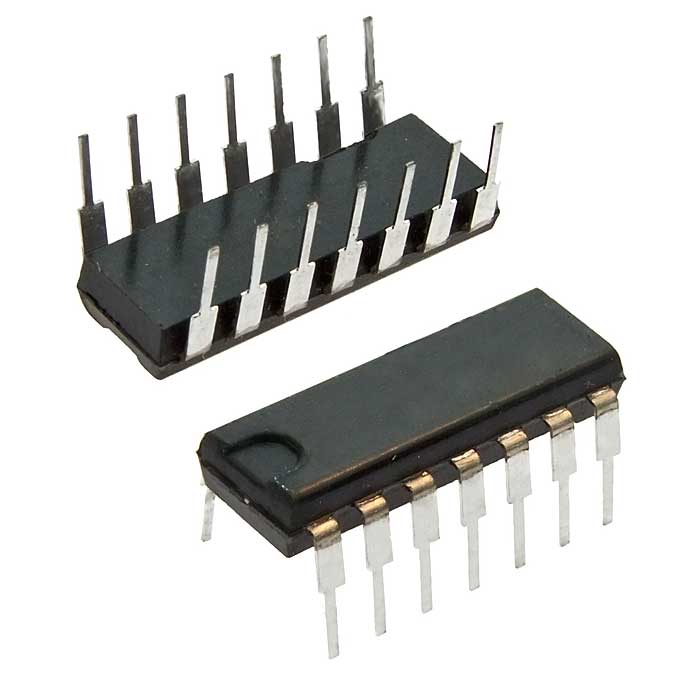

• Имеет 14 выводов и прямоугольный пластмассовый корпус, предназначенный для монтажа на печатную плату через отверстия.

• Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

• Корпус типа 201.14-1.

• Масса микросхемы не более 1 г.

• Зарубежный аналог: SN74H55 Texas Instruments, Inc.

Электрические параметры :

• Номинальное напряжение питания: 5 В ± 5%

• Выходное напряжение высокого уровня: ≥ 2,4 В (не менее 2,5 В )

• Выходное напряжение низкого уровня: ≤ 0,4 В

• Входной ток высокого уровня: ≤ 0,05 мА

• Входной ток низкого уровня: ≤ 2 мА

• Ток потребления при низком уровне выходного напряжения: ≤ 12 мА

• Ток потребления при высоком уровне выходного напряжения: ≤ 6,4 мА

• Время задержки распространения сигнала при включении: ≤ 11 нс

• Время задержки распространения сигнала при выключении: ≤ 15 нс

• Нагрузочная способность: ≥ 10

Предельно допустимые режимы эксплуатации :

• Напряжение питания: 4,75… 5,25 В

• Входное напряжение низкого уровня: ≤ 0,5 В

• Входное напряжение высокого уровня: ≥ 2,7 В

• Выходное напряжение (предельное): ≤ 5,5 В

• Выходной ток низкого уровня: ≤ 20 мА

• Выходной ток высокого уровня: ≤ 1 мА

• Длительность фронта и среза импульса: ≤ 7 нс

• Суммарная емкость нагрузки: ≤ 25 пФ

• Температура окружающей среды: -10… + 70 °С

Назначение выводов :

1. Вход Х1

2. Вход Х2

3. Вход ХЗ

4. Вход Х4

5. Вход расширительный Х9

6. Свободный

7. Общий

8. Выход Y

9. Вход расширительный Х10

10. Вход Х5

11. Вход Х6

12. Вход Х7

13. Вход Х8

14. Напряжение питания
