Микросхема К155ХЛ1 – это многофункциональный элемент для ЭВМ (электронно-вычислительная машина). Она содержит 124 интегральных элемента.

Характеристики К155ХЛ1:

• Относится к серии ТТЛ (транзисторно-транзисторная логика).

• Представляет собой D-триггер с тремя информационными входами-выходами.

• Используется для построения программно-адресуемых регистров, регистров хранения данных и промежуточных результатов, мультиплексоров-демультиплексоров данных и других устройств.

• Не имеет зарубежных аналогов.

Основные параметры :

• Напряжение питания: 5 В ± 5% или 4,75 - 5,25 В.

• Выходное напряжение низкого уровня: ≤ 0,4 В.

• Напряжение на антизвонном диоде: ≥ -1,5 В.

• Входной ток низкого уровня по выводам 1-3, 8-10: ≥ -1,6 мА.

• Входной ток высокого уровня: ≤ 0,04 мА (по выводам 1-3), 0,08 мА (по выводам 8-10), ≤ 0,25 мА (по выводам 4-6, 11-13).

• Входной пробивной ток: ≤ 1 мА.

• Выходной ток высокого уровня: ≤ 1,24 мА.

• Ток потребления: ≤ 95 мА.

• Потребляемая статическая мощность: ≤ 475 мВт.

• Емкость нагрузки: ≤ 15 пФ.

• Длительность фронта и среза входного импульса < 150 нс.

• Время задержки распространения при включении от входа «синхронизация считывания» до выхода: ≤ 25 нс.

• Время задержки распространения при выключении от входа «синхронизация считывания» до выхода: ≤ 45 нс.

• Минимальное напряжение на входе микросхемы: — 0,4 В.

• Максимальное напряжение на входе микросхемы и между эмиттерами: 5,5 В.

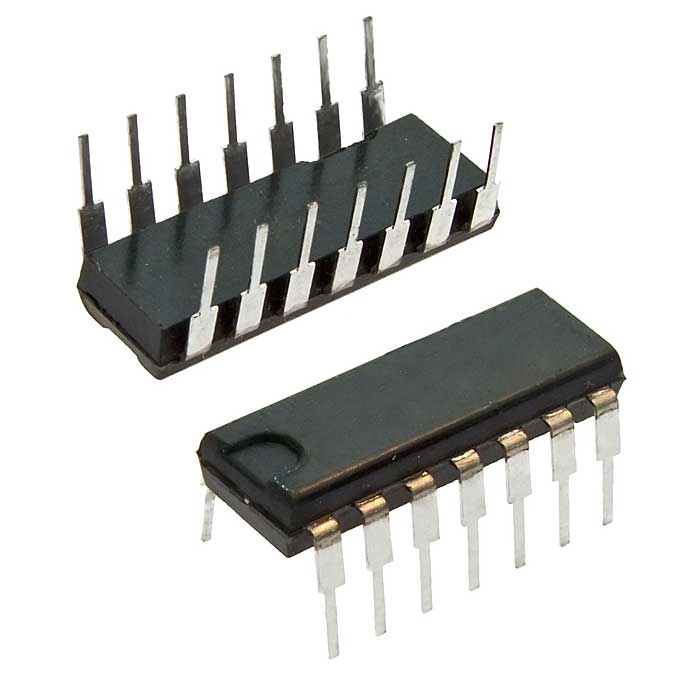

Микросхема выполнена в корпусе типа 201.14-1, её масса не более 1 г.

Назначение выводов :

1. Адрес записи CWR2

2. Адрес записи CWR3

3. Адрес записи CWR1

4. Магистраль М11

5. Магистраль М12

6. Магистраль M1З

7. Общий

8. Адрес считывания CRD1

9. Адрес считывания CRD2

10. Адрес считывания CRD3

11. Магистраль М23

12. Магистраль М22

13. Магистраль М21

14. Напряжение питания

Температура окружающей среды :

• К155: -10 + 70 °С

• КМ155: - 45 + 85 °С
