Микросхема К155ЛД3 представляет собой восьмивходовый расширитель ИЛИ и изготовлена по технологии ТТЛ. Она применяется в радиоэлектронной аппаратуре общего назначения.

Описание

• Содержит 11 интегральных элементов.

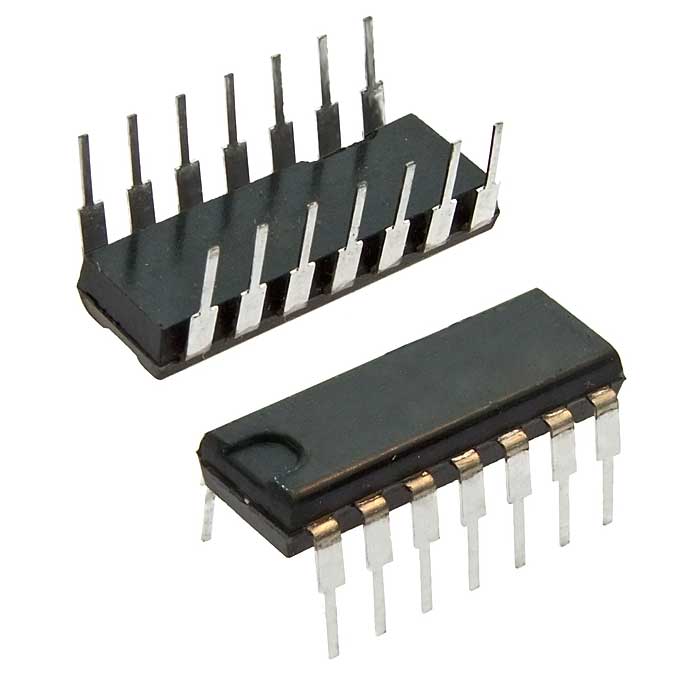

• Имеет 14-выводный прямоугольный корпус для монтажа на плату через отверстия . Тип корпуса К155ЛД3 — 201.14-1, масса — не более 1 г.

• На корпусе нанесена цифро-буквенная маркировка.

Расшифровка маркировки :

• К — категория качества «ОТК» для аппаратуры народнохозяйственного назначения.

• 1 — полупроводниковая микросхема.

• 55 — порядковый номер разработки в серии.

• ЛД — расширители.

• 3 — порядковый номер разработки в серии.

Основные технические параметры :

• Номинальное напряжение питания: 5 В ± 5%.

• Выходное напряжение низкого уровня: ≤ 0,4 В.

• Напряжение на антизвонном диоде: ≥ -1,5 В.

• Входной ток низкого уровня: ≤ -1,6 мА.

• Входной ток высокого уровня: ≤ 0,04 мА.

• Входной пробивной ток: ≤ 1 мА.

• Выходной ток высокого уровня: ≤ -0,39 мА.

• Ток потребления при низком уровне выходного напряжения: ≤ 2,5 мА.

• Ток потребления при высоком уровне выходного напряжения: ≤ 4 мА.

• Потребляемая статическая мощность на 1 логический элемент: ≤ 17,1 мВт.

Предельно допустимые режимы эксплуатации :

• Напряжение питания: 4,75 — 5,25 В.

• Входное напряжение низкого уровня: < 0,4 В.

• Входное напряжение высокого уровня: > 2,4 В.

• Входной ток низкого уровня: < 16 мА.

• Выходной ток высокого уровня: < -0,8 мА.

• Емкость нагрузки: < 15 пФ.

• Длительность фронта и среза входного импульса < 150 нс.

• Температура окружающей среды для К155: -10 + 70 °С.

• Температура окружающей среды для КМ155: -45 + 85 °С.

Также существует микросхема КМ155ЛД3, её корпус типа 201.14-8, масса не более 2,2 г.
