Микросхема К174УВ5 - это широкополосный видеоусилитель с регулируемым коэффициентом усиления, дифференциальным входом и выходом. Она в основном используется в трактах воспроизведения с магнитных дисковых накопителей в качестве усилителя считывания. Помимо этого, её можно применять в качестве антенного усилителя, усилителя промежуточной частоты телевизионных и радиотрансляционных приемников, видеодекодеров, фазовых декодеров, буферных каскадов, строчных формирователей, предварительных усилителей и усилителей-ограничителей.

Характеристики и параметры К174УВ5 :

• Микросхема имеет встроенную коррекцию.

• Регулировка коэффициента усиления или амплитудно-частотной характеристики (АЧХ) выполняется посредством подключения емкостных или резистивных элементов к выводам коррекции.

• Дифференциальный вход и выход позволяют получить на низкоомном выходе размах до 3 В.

• Может работать как с аналоговым синусоидальным сигналом, так и с импульсами.

• Усилитель может быть использован в диапазоне частот до 120 МГц и обеспечивает усиление от 0 до 400 раз.

• Содержит 31 интегральный элемент.

• Вес микросхемы – не более 3 г.

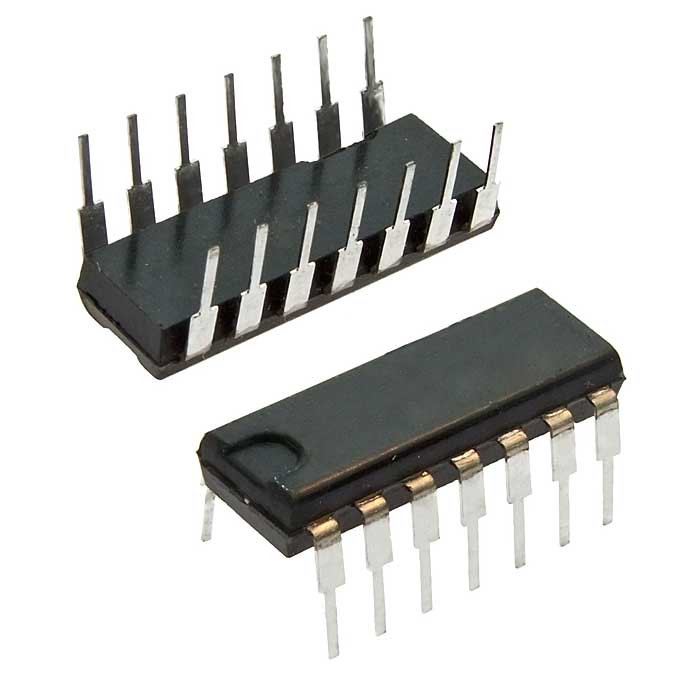

• Корпус – 201.14-1.

Основные параметры К174УВ5 :

Выводы 2, 6, 9 и 13 микросхемы свободные, а выводы 3, 4, 11 и 12 используются для коррекции.

При эксплуатации микросхемы необходимо обеспечить защиту от статического электричества или случайного увеличения питающих напряжений. Допускается использование микросхемы только в типовой схеме включения и не более трех перепаек выводов. Режимы работы микросхемы определяются внешней коммутацией выводов.
