Микросхема К176ИЕ1 — это шестиразрядный двоичный счетчик, содержащий 124 интегральных элемента.

Характеристики :

• Описание К176ИЕ1 — шестиразрядный двоичный счетчик, работающий в коде 1-2-4-8-16-32.

• Функциональность Микросхема имеет два входа: R (установка триггеров счетчика в 0) и C (вход для подачи считанных импульсов) . Установка в 0 происходит при подаче логической 1 на вход R, переключение триггеров микросхемы — по спаду импульсов положительной полярности, подаваемых на вход C . При построении многоразрядных делителей частоты входы C микросхем следует подключать к выходам 32 предыдущих.

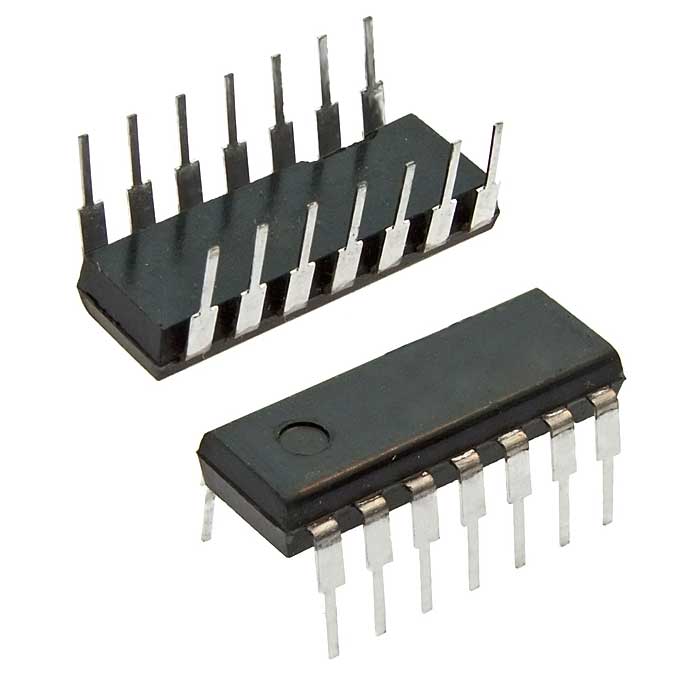

• Тип корпуса 201.14-1 и 2102.14-4, масса не более 1 г.

• Выводы Вывод 1 — вход X2, выводы 2, 6, 8, 9 — свободные, вывод 3 — выход Y1, вывод 4 — выход Y2, вывод 5 — выход Y3, вывод 7 — общий, вывод 10 — выход Y4, вывод 11 — выход Y5, вывод 12 — выход Y6, вывод 13 — вход X1 «сброс», вывод 14 — напряжение питания.

• Напряжение питания Номинальное напряжение питания 9 В ± 5% . Диапазон напряжения питания от 3 до 15 В.

• Потребление тока В статическом режиме ничтожное потребление тока в пределах 0,1...100мкА . Ток потребления при максимальном напряжении питания 0,2 мА . Потребляемая мощность < 21 мВт на функциональный элемент.

• Входные и выходные параметры : Выходное напряжение низкого уровня ≤ 0,3 В, выходное напряжение высокого уровня ≥ 8,2 В . Входной ток низкого и высокого уровней ≤ 0,3 мкА . Выходной ток низкого уровня 0,6 мА.

• Частотные характеристики Максимальная тактовая частота ≤ 1 МГц . Предельная частота следования тактовых импульсов для микросхем К176ИЕ1 — не более 1 МГц . Время задержки распространения 590 нс.

• Входная емкость < 12 пФ.

• Рабочая температура от -10 до +70°С . Температура окружающей среды -45...+85°С.
