Микросхема К176ПУ1 — это преобразователь логических уровней, предназначенный для согласования сигналов между логическими устройствами серии К176 и микросхемами ТТЛ (Транзисторно-Транзисторная Логика). Она позволяет преобразовывать логические уровни от КМОП (Комплементарная Металло-Оксидная Полупроводниковая логика) к ТТЛ.

Основные характеристики:

• Напряжение питания : Микросхема может работать при напряжении питания от +3 до +20 В. Однако, для нормальной работы с ТТЛ-уровнями, обычно используются напряжения питания +5 В и +9 В.

• Входное напряжение : Может принимать входные сигналы в диапазоне от +2,5 до +20,5 В.

• Выходное напряжение : Выходные сигналы высокого уровня могут достигать значений, соответствующих ТТЛ-логике, например, при питании +5 В выходное напряжение высокого уровня составляет около 4,95 В, а при +15 В — около 14,95 В.

• Ток потребления : В состоянии покоя микросхема потребляет очень малый ток, что делает ее энергоэффективной.

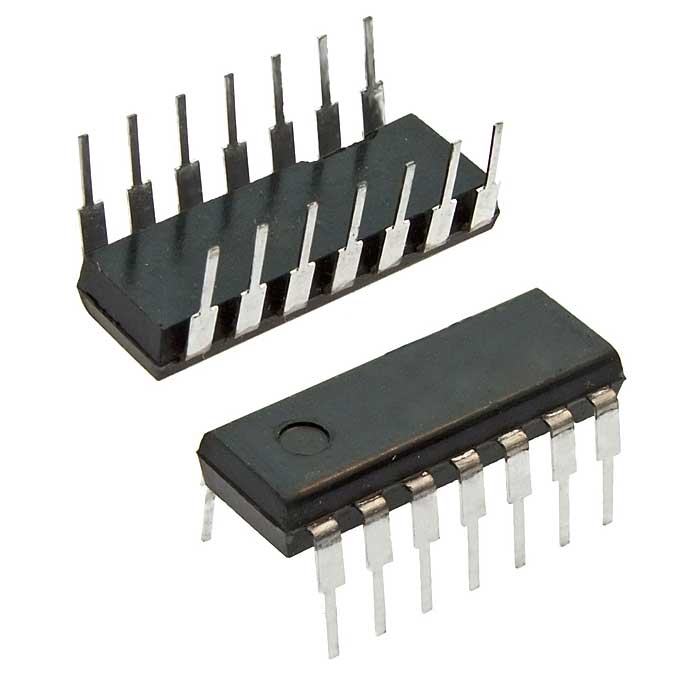

• Корпус : Микросхема имеет корпус типа 201.14-1.

• Вес : Вес микросхемы не превышает 1 грамм.

Применение:

Микросхема К176ПУ1 используется для согласования выходов логических устройств серии К176 с входами микросхем ТТЛ. Она может работать как инвертор или буферный каскад, обеспечивая необходимые логические уровни для взаимодействия между разными типами логических схем. Микросхема также может применяться для согласования выходов счетчиков с семисегментными индикаторами.

Технические особенности:

• Скорость обработки данных : Микросхема отличается высокой скоростью обработки данных, что позволяет ей эффективно работать в различных логических схемах.

• Время задержки : Микросхема имеет относительно небольшое время задержки фронта импульса, что важно для высокоскоростных логических цепей.

В целом, микросхема К176ПУ1 является универсальным компонентом для согласования логических уровней в электронных схемах.
