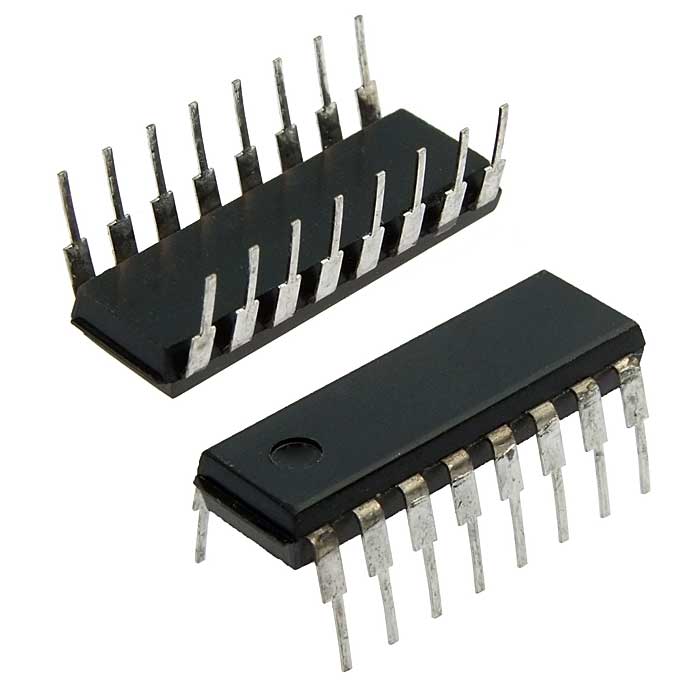

Отечественные микросхемы К176ПУ3
Микросхемы К176ПУ3
Микросхема К176ПУ3 представляет собой микроминиатюрное электронное устройство, в котором все элементы или их часть конструктивно связаны и электрически соединены между собой.
Описание
К176ПУ3 (К561ПУ3) - преобразователь логических уровней. Она содержит шесть преобразователей без инверсии в одном корпусе. В качестве замены К176ПУ3 можно использовать К561ЛН4 во всех схемах.
Характеристики
Корпус: 238.16-1
Вес: не более 1 г
Содержит 60 интегральных элементов
Рабочая температура: -10…+45 °C
Напряжение питания: от +3 до +15,5 В
Входное напряжение: от +2,5 до +16 В
Ток потребления: 3 мкА
Выходное напряжение "0" при U и.п = +5 В / при U и.п = +10 В: 0,05 В / 0,05 В
Выходное напряжение "1" при U и.п = +5 В / при U и.п = +10 В: 4,95 В / 9,95 В
Входной ток при U и.п = +15 В: +0,01 мкА
Мощность рассеяния на один корпус: 700 мВт
Назначение выводов :
Вывод 1: Напряжение питания Uп1
Вывод 2: Выход Y1
Вывод 3: Вход X1
Вывод 4: Выход Y2
Вывод 5: Вход X2
Вывод 6: Выход Y3
Вывод 7: Вход X3
Вывод 8: Общий
Вывод 9: Вход X5
Вывод 10: Выход Y5
Вывод 11: Вход X6
Вывод 12: Выход Y6
Вывод 13: Свободный
Вывод 14: Вход X4
Вывод 15: Выход Y4
Вывод 16: Напряжение питания Uп2
Аналоги
Зарубежные аналоги микросхемы К176ПУ3: К561ЛН4, HCF4010, CD4010 и 4010.
