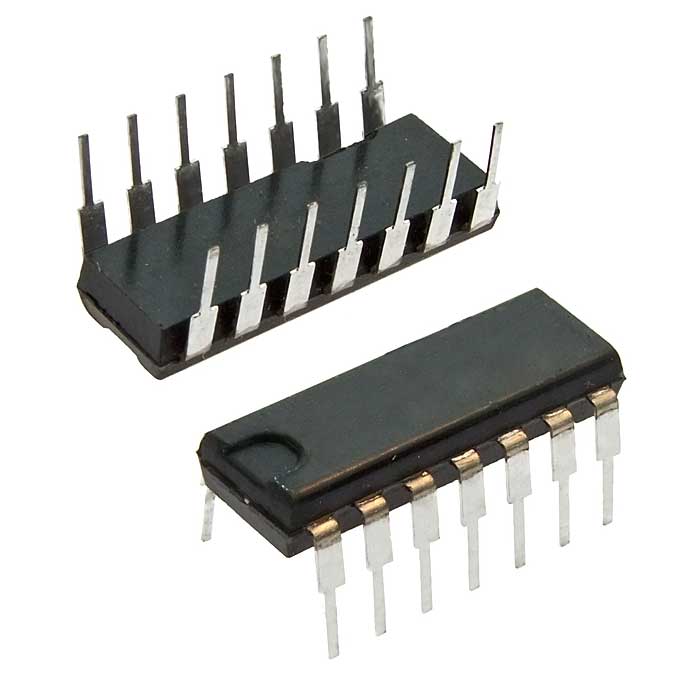

Микросхема К554СА2 представляет собой компаратор напряжения, изготовленный по биполярной технологии. Она предназначена для использования в радиоэлектронной аппаратуре общего назначения. Микросхема выпускается в 14-выводном пластмассовом корпусе типа 201.14-1, что позволяет осуществлять монтаж в отверстия печатной платы. Масса микросхемы не превышает 1 грамм.

Основные характеристики:

• Напряжение питания : Микросхема питается от двух источников напряжения: Ucc1 = 12 В ±10% и Ucc2 = -6 В ±10%.

• Напряжение смещения нуля : Не более 7,5 мВ.

• Выходные напряжения : Выходное напряжение низкого уровня не превышает 0,3 В, а высокого уровня — от 2,5 до 4 В.

• Ток потребления : Не более 9 мА от источника питания Ucc1 и не более 8 мА от Ucc2.

• Входные токи : Средний входной ток не превышает 75 мкА, разность входных токов — не более 10 мкА.

• Время задержки выключения : Не более 120 нс.

• Коэффициент усиления напряжения : Не менее 750.

Климатическое исполнение и качество:

Микросхема имеет климатическое исполнение УХЛ2.1 по ГОСТ 15150-69, что указывает на ее способность работать в широком диапазоне температур. Категория качества микросхемы — «ОТК», что означает ее пригодность для использования в аппаратуре народнохозяйственного назначения.

Маркировка и аналоги:

Маркировка микросхемы включает букву «К», указывающую на категорию качества «ОТК», цифру «5», обозначающую группу полупроводниковых микросхем, и «54», определяющую номер серии. Буквы «СА» обозначают подгруппу и функциональное назначение микросхемы как компаратора напряжения. Цифра «2» указывает на номер разработки микросхемы в серии. Импортным аналогом микросхемы К554СА2 является uA710 от Fairchild Semiconductor, Inc..
