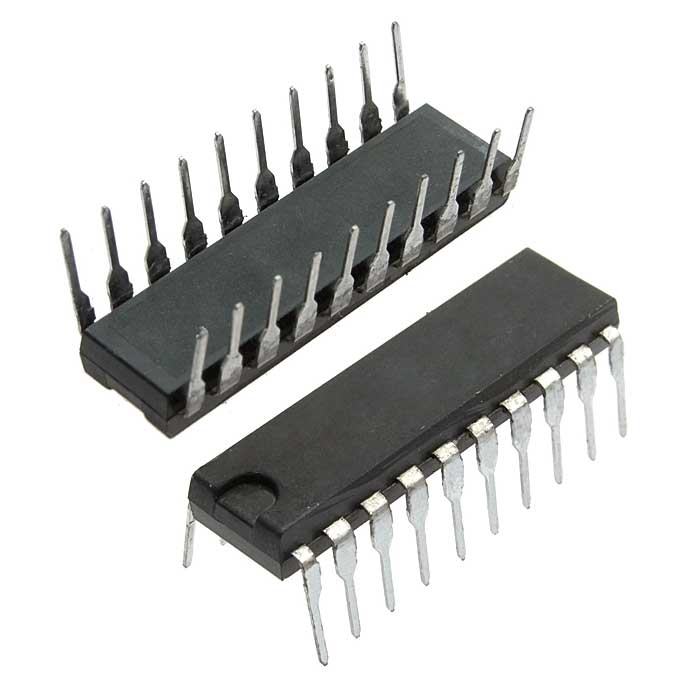

Микросхема К555АП5 — это цифровая микросхема серии ТТЛ. Она представляет собой два четырехканальных формирователя с тремя состояниями на выходе. Микросхема содержит 232 интегральных элемента.

Характеристики :

• Корпус типа 2140.20-1

• Вес не более 3,6 г

• Номинальное напряжение питания: 5 В ± 5%

• Выходное напряжение низкого уровня: не более 0,5 В

• Выходное напряжение высокого уровня: не менее 2 В

• Потребляемая мощность: 297 мВт

Структура условного обозначения :

• К – категория качества

• 5 – тип исполнения (полупроводниковые микросхемы)

• 55 – номер серии

• АП – обозначение подгруппы и вида функционального назначения (формирователи)

• 5 – номер разработки микросхемы определенного функционального назначения в конкретной серии

Назначение выводов :

1. Вход разрешения передачи информации 1

2. Вход нулевого разряда D1.0

3. Выход третьего разряда Z2.3 (три состояния)

4. Вход первого разряда D1.1

5. Выход второго разряда Z2.2 (три состояния)

6. Вход второго разряда D1.2

7. Выход первого разряда Z2.1 (три состояния)

8. Вход третьего разряда D1.3

9. Выход нулевого разряда Z2.0 (три состояния)

10. Общий

11. Вход нулевого разряда D2.0

12. Выход третьего разряда Z1.3 (три состояния)

13. Вход первого разряда D2.1

14. Выход второго разряда Z1.2 (три состояния)

15. Вход второго разряда D2.2

16. Выход первого разряда Z1.1 (три состояния)

17. Вход третьего разряда D2.3

18. Выход нулевого разряда Z1.0 (три состояния)

19. Вход разрешения передачи информации 2

20. Напряжение питания
