Микросхемы К555ЛР4 представляют собой цифровые логические элементы серии ТТЛ (Транзисторно-Транзисторная Логика), которые выполняют функцию 2-4И-2ИЛИ-НЕ . Это означает, что они могут обрабатывать логические операции И (конъюнкция) и ИЛИ (дизъюнкция) с инверсией (НЕ) результата.

Основные характеристики микросхемы К555ЛР4:

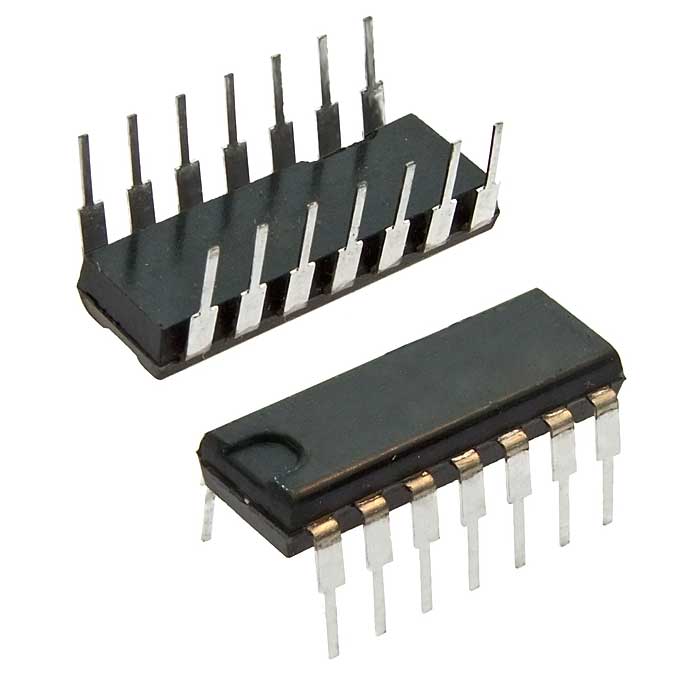

• Корпус : Микросхема имеет корпус типа 201.14-1 , который является стандартным для микросхем формата DIP-14.

• Вес : Не более 1 г .

• Напряжение питания : Номинальное напряжение питания составляет 5 В ± 5% .

• Выходные напряжения : Выходное напряжение низкого уровня — ≤ 0,5 В , высокого уровня — ≥ 2,7 В .

• Ток потребления : При низком уровне выходного напряжения ток потребления не превышает 1,3 мА , а при высоком уровне — 0,8 мА .

• Входные токи : Входной ток низкого уровня — ≤ |0,4| мА , высокого уровня — ≤ 0,02 мА .

• Потребляемая мощность : Общая потребляемая мощность микросхемы составляет 5,51 мВт .

• Время задержки распространения : Время задержки при включении или выключении не превышает 20 нс .

• Коэффициент разветвления по выходу : Коэффициент разветвления по выходу равен 20 .

Назначение выводов:

• Входы: X1, X2, X3, X4, X5, X6, X7, X8 .

• Выход: Y .

• Общий вывод: 7 .

• Напряжение питания: 14 .

• Свободные выводы: 5, 6, 9 .

Микросхемы К555ЛР4 используются в различных электронных устройствах для реализации логических операций и могут быть применены в узлах и блоках радиоэлектронной аппаратуры.
