Микросхема КР1005ХА7 представляет собой формирователь строчных импульсов и генератор поднесущей частоты. Она предназначена для работы в системах видеомагнитофонов, в частности, для формата УНЗ (PAL), и выполняет несколько ключевых функций:

• Амплитудная селекция синхроимпульсов : позволяет выбирать и обрабатывать синхронизирующие импульсы в телевизионном сигнале.

• Формирование строчных импульсов : генерирует импульсы, необходимые для синхронизации телевизионного изображения.

• Генерация и автоматическая подстройка частоты и фазы сигналов поднесущей частоты : обеспечивает стабильность и точность частоты и фазы сигналов, что важно для качественного воспроизведения видео.

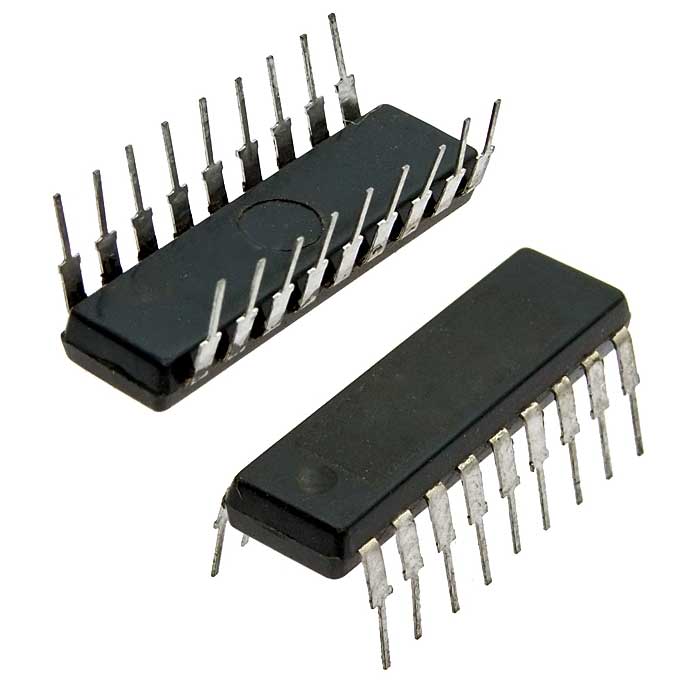

Микросхема выполнена в корпусах типа 2104.18-6 и 238.18-3 , имеет массу не более 1,5 г и предназначена для работы в диапазоне температур от -10°C до +55°C . Её климатическое исполнение соответствует категории УХЛ2.1 по ГОСТ 15150-69, а категория качества — «ОТК» .

Технические характеристики включают:

• Номинальное напряжение питания : 9 В.

• Ток потребления : 30–45 мА.

• Рассеиваемая мощность : не более 500 мВт.

• Минимальное сопротивление нагрузки на некоторых выводах составляет от 1 кОм до 4 кОм.

Микросхема содержит небольшое количество драгоценных металлов, включая золото (0,0005167 г на единицу).

КР1005ХА7 широко используется в различных электронных и радиоизмерительных приборах, особенно в бытовой технике для обработки видеосигналов.
