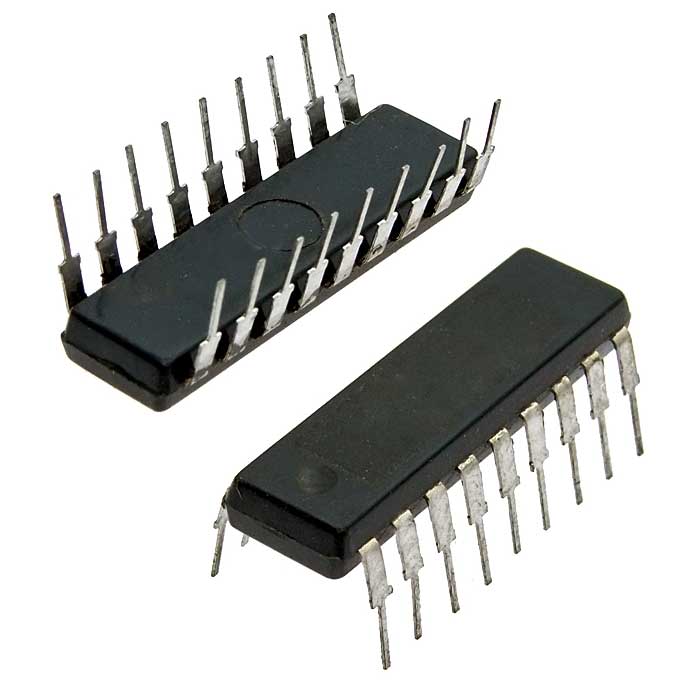

Микросхема КР1008ВЖ10 — это электронный номеронабиратель, предназначенный для кнопочных телефонных аппаратов с импульсным набором номера. Она преобразует нажатие кнопки клавиатуры в последовательность токовых импульсов. Микросхема выполнена по КМОП-технологии и имеет корпус типа 2104.18-10, масса которого не превышает 2 грамма.

Основные характеристики и особенности

• Внутреннее ОЗУ : рассчитано на 32 цифры, что позволяет хранить набранные номера.

• Программирование паузы : позволяет устанавливать паузу между набранными цифрами, что делается нажатием клавиши "*". Единичная пауза равна 1,6 мс.

• Повтор последнего номера : осуществляется нажатием клавиши "#".

• Встроенный стабилизатор напряжения : включается при замыкании вывода 2 на "землю".

• Помехозащищенность : микросхема имеет помехозащищенные входы для клавиатуры, что повышает надежность работы в условиях помех.

• Выходы : импульсного и разговорного ключей типа "открытый сток".

• Электрические параметры :

  • Напряжение питания в статическом режиме: 1,5 В.

  • Частота генератора: 2,4 кГц.

  • Импульсный коэффициент: 3:2 или 2:1.

  • Длительность удержания клавиши для уверенного ввода цифры: 20 мс.

  • Время восстановления выхода MUTE после завершения формирования последней цифры: 5 мс.

  • Частота импульсов внутри кодовой посылки: 10 или 20 Гц .

Применение и аналоги

Микросхема КР1008ВЖ10 широко используется в кнопочных телефонах для обеспечения функции импульсного набора номера. Аналогом этой микросхемы является KS5851 от Samsung. Микросхема также известна под маркировкой IL5851N , производимой минским объединением "Интеграл".
