Отечественные микросхемы КР1008ВЖ7
Микросхемы КР1008ВЖ7
КР1008ВЖ7 — это микросхема импульсного номеронабирателя, разработанная для приёма, обработки и хранения информации с клавиатуры, а также для создания управляющих импульсов для кнопочных телефонных аппаратов с импульсным способом набора номера.
Особенности микросхемы КР1008ВЖ7 :
Набор номера любой разрядности.
Увеличение ме́жцифровой паузы.
Хранение в ОЗУ последнего набранного номера.
Программирование импульсного коэффициента.
КМОП-технология.

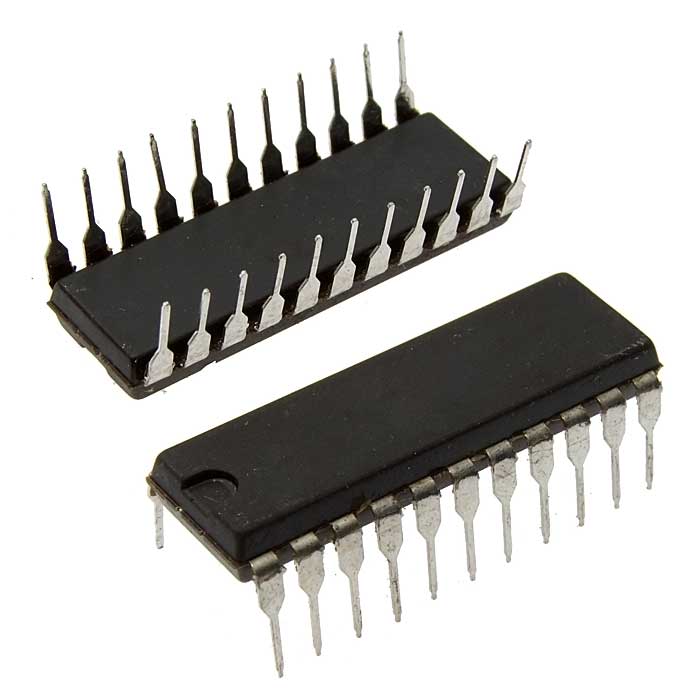

КР1008ВЖ7 имеет корпус типа 2108.22-13. Масса микросхемы не превышает 2,5 г. S2560 является зарубежным аналогом КР1008ВЖ7.
Назначение выводов :
1 – вход с клавиатуры строки Y1
2 – вход с клавиатуры Y2
3 – напряжение питания
4 – тоновый выход TON
5 – вход с клавиатуры Y3
6 – вход «рычажный переключатель» HS
7 – вход генератора R2
8 – выход генератора С1
9 – выход генератора R1
10 – тестовый вход TEST
11, 16 – свободные
12 – выход импульсного ключа NSI
13 – выбор импульсного коэффициента М/S
14 – выбор ме́жцифровой паузы IPS
15 – выбор частоты набора DRS
17 – общий
18 – выход разговорного ключа NSA
19 – выход на клавиатуру Х0
20 – выход на клавиатуру X1
21 – выход на клавиатуру Х2
22 – вход с клавиатуры строки Y0
Электрические параметры и предельно допустимые режимы эксплуатации :
| Параметр | КР1008ВЖ7А | КР1008ВЖ7Б |
|---|---|---|
| Напряжение питания | 2,4...4,4 В | 2,7...4,4 В |
| Входное напряжение высокого уровня | UCC-0,7...UCC+0,3 В | UCC-0,7...UCC+0,3 В |
| Входное напряжение низкого уровня | -0,3...0,7 В | -0,3...0,7 В |
| Выходной ток низкого уровня на выводах 4,12,18 | не более 0,2 мА | не более 0,2 мА |
| Выходной ток высокого уровня на выводах 12,18 | не более 0,2 мА | не более 0,2 мА |
| Допустимое значение электростатического потенциала | не более 200 В | не более 200 В |
| Длительность переходного процесса при замыкании кнопок | не более 15 мс | не более 15 мс |
| Частота ввода цифр с клавиатуры | не более 10 Гц | не более 10 Гц |
| Температура пайки | не более 265 °C | не более 265 °C |
| Диапазон рабочих температур | -60...85 °C | -60...85 °C |
| Выходное напряжение низкого уровня (выводы 4, 12, 18) при I0вых= 0,2 мА | ≤ 0,45 В | ≤ 0,45 В |
| Выходное напряжение высокого уровня при U1вых = 2,1 В | ≥ 2 В | ≥ 2 В |
| Ток потребления при Uп = 4,4 В | ≤ 10 мкА | ≤ 10 мкА |
| Средний ток потребления в динамическом режиме при Uп = 4,4 В, fт = 5,2 кГц | ≤ 25 мкА | ≤ 25 мкА |
| Потребляемая мощность при Uп = 4,4 В, fт = 5,2 кГц, Rн = 8,75 Ом | ≤ 0,352 мВт | ≤ 0,352 мВт |
| Входной ток низкого уровня по выводам 7, 13, 14, 15 | ≤ 130 нА | ≤ 130 нА |
| Входной ток низкого уровня по выводам 1, 2, 5, 6, 10, 22 | ≤ 15 мкА | ≤ 15 мкА |
| Входной ток высокого уровня по выводам 1, 2, 5, 6, 7, 10, 13, 14, 15, 22 | ≤ 130 нА | ≤ 130 нА |
| Входной ток высокого уровня по выводу 4 | ≤ 2,5 мкА | ≤ 2,5 мкА |
При нажатии кнопок ввод информации происходит через блок входной логики, где формируется управляющее напряжение, соответствующее нажатой кнопке. Команды управления формируются в счётчике адресов команд при каждом нажатии. Устройство управления переключает управляющие команды в зависимости от последовательности нажатия кнопок. Синхронная работа всех узлов обеспечивается делителем, который формирует сигналы с нужными временными характеристиками. Блок гарантированного отбоя формирует сигнал "отбой" в течение времени, необходимого для срабатывания АТС. Формирователь сигнала TON формирует пачку импульсов частотой 1300 Гц и длительностью 24-36 мс на выходе TON при нажатии кнопки клавиатуры для организации звукового или визуального подтверждения нажатия.
